関節を座標に & 正面を出したい

出席率

3年セミナー：??%

スケジュール

短期的な予定

[ ] mocopi とお料理センシング
- [x] シーンとランドマークを決める(~2月上旬)
- [x] SVM で動作判別する
- [ ] 機械学習を深める
  - [x] 機械学習の手法を知る
  - [x] 使う手法を決める
  - [x] データセットを探す
  - [x] LSTM してみる
  - [x] 主成分分析してみる
  - [x] クラスタリング
  - [ ] 自己相関
- [ ] お料理センシング
  - [x] お料理でどんな動作があるかを知る
  - [x] レシピを決める
  - [ ] センシングする
  - [ ] ?
- [ ] 論文書く
- [ ] 発表
[ ] BLEビーコンのuuidを書き換えたい
- [x] 通信内容を読み解く
- [ ] shellコマンドで通信してみる
- [ ] 実装してみる
[ ] BookWorm
- [x] Pasori とデスクトップアプリを接続する(技術検証)
- [x] nfc読み込み機能 & 画面を作る
- [ ] API と連携させる
- [x] 管理者画面を作る

長期的な予定

~?月シーン検知?をする
~?月論文を書く
~?月論文発表したい

進捗報告

目的

料理中の動作を mocopi を使ってセンシングする。

このデータから最終的に位置推定を行う。

一定の区間でどの動作をしているかを当てる (クラス分類)
料理の手順を元にシーン検知を補正する
- 例) 焼く動作 → 卵割る動作はおかしい
位置とシーンを相補的に補正する
- 例) 冷蔵庫の前で焼く動作はおかしい

前回

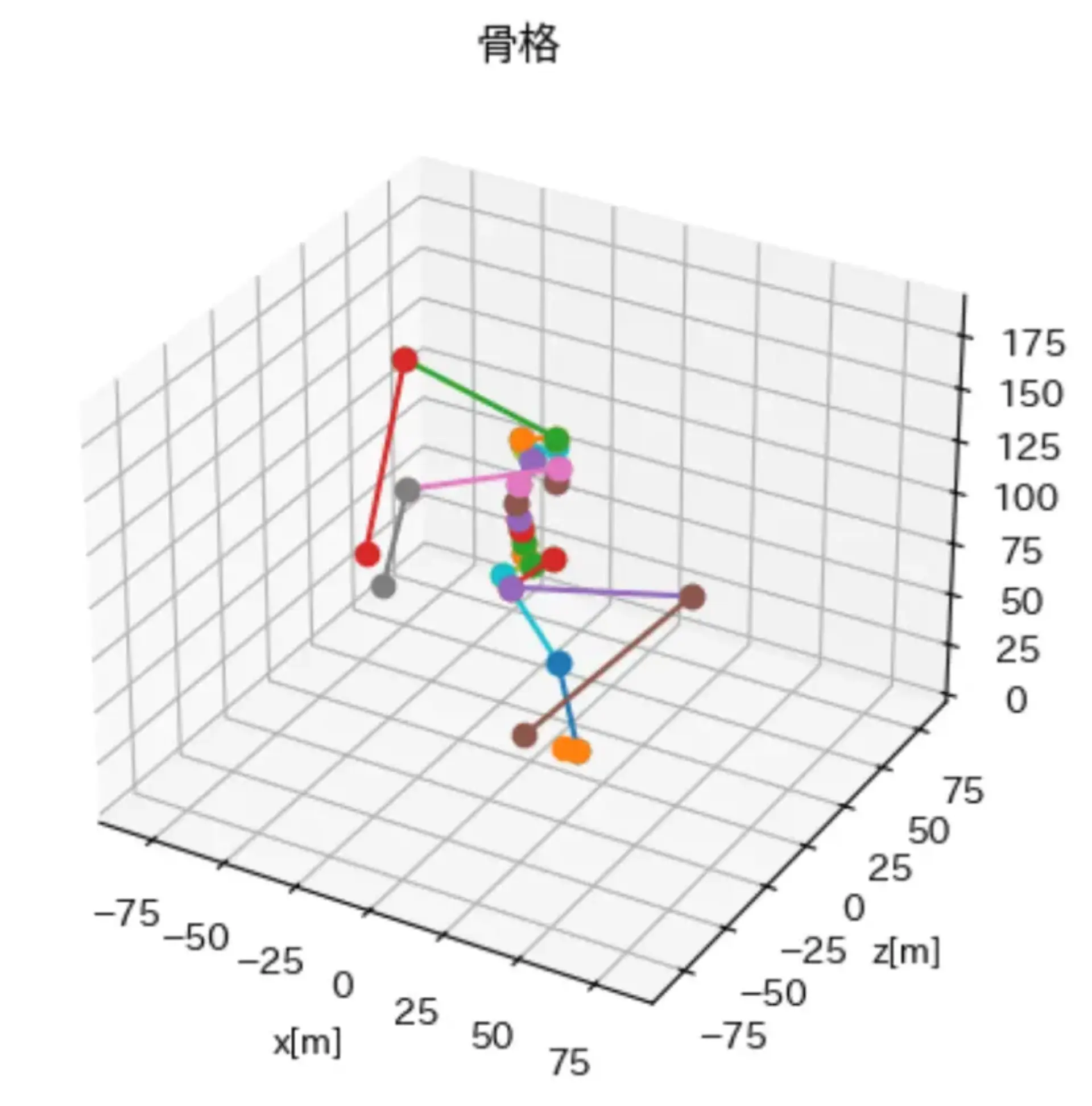

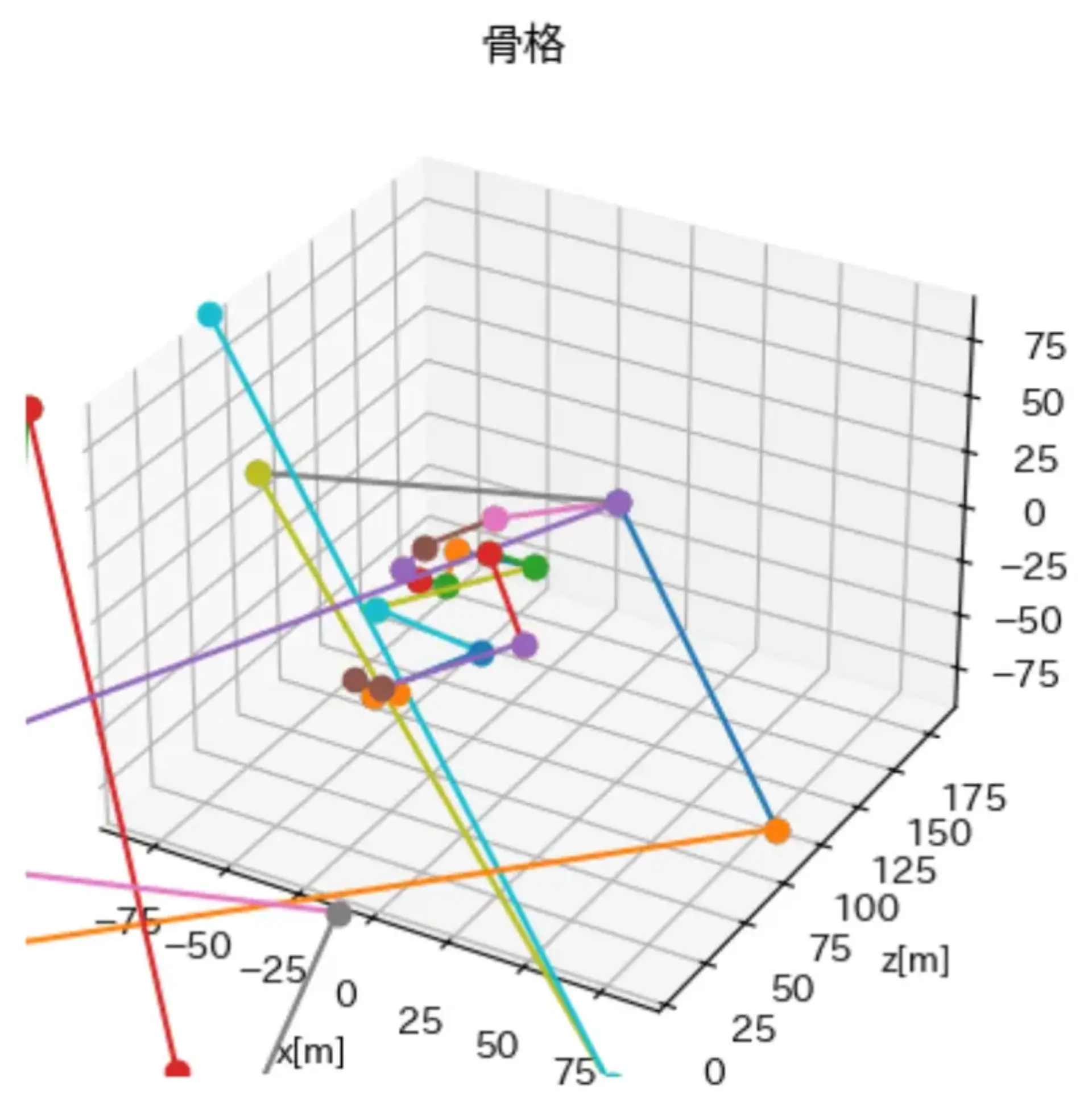

骨格を表示したら、はちゃめちゃなった

角度の単位を rad にしてみた

左肘以外は大丈夫ぽい？

blender で確認したら全然違った

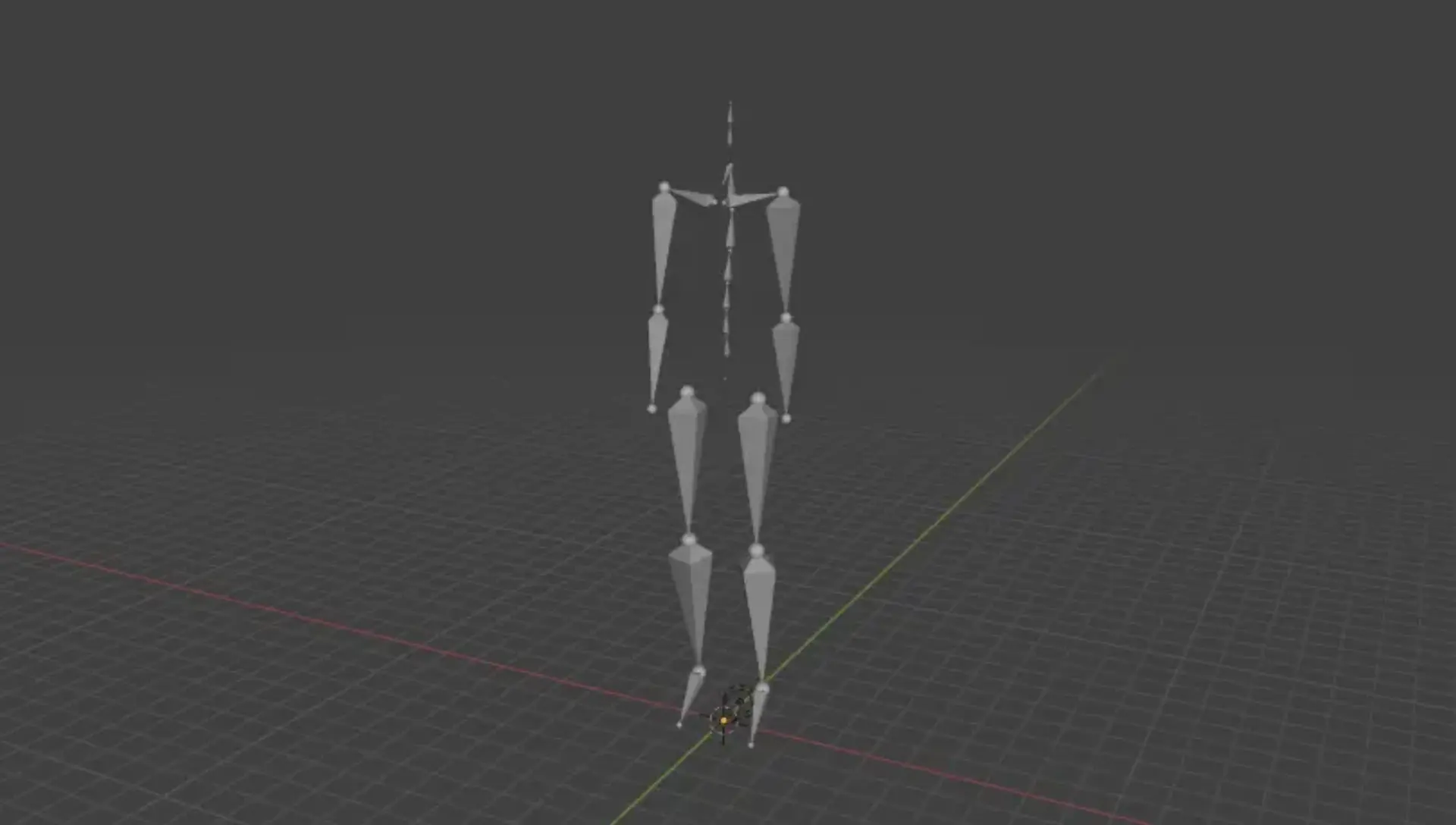

スクリーンショット 2024-04-23 11.17.12.png (727.2 kB)

原因

単位は deg(度数法, はちゃめちゃな方) であってた

ベクトルの回転方法が正しくなかった

回転させる関数が、ベクトルのスタート位置(親関節)を考慮していなかった

例)

腰(ROOT) の座標が 0, 0, 0, つま先が 0, -90, 0 としたとき、

つま先を45度曲げても 0, -88, 2(適当) 程度のはずが、

この関数は 76.58131721, -47.27897899, 0 になってしまう

def rotate(vec, roll, pitch, yaw):
    r_x = np.array(
        [[1, 0, 0], [0, np.cos(roll), -np.sin(roll)], [0, np.sin(roll), np.cos(roll)]]
    )
    r_y = np.array(
        [
            [np.cos(pitch), 0, np.sin(pitch)],
            [0, 1, 0],
            [-np.sin(pitch), 0, np.cos(pitch)],
        ]
    )
    r_z = np.array(
        [[np.cos(yaw), -np.sin(yaw), 0], [np.sin(yaw), np.cos(yaw), 0], [0, 0, 1]]
    )

    vec = np.dot(r_x, vec)
    vec = np.dot(r_y, vec)
    vec = np.dot(r_z, vec)

    return vec

修正後

def rotate(origin, end, roll, pitch, yaw):
    vec = np.array(end) - np.array(origin)

    ...

    return vec + origin

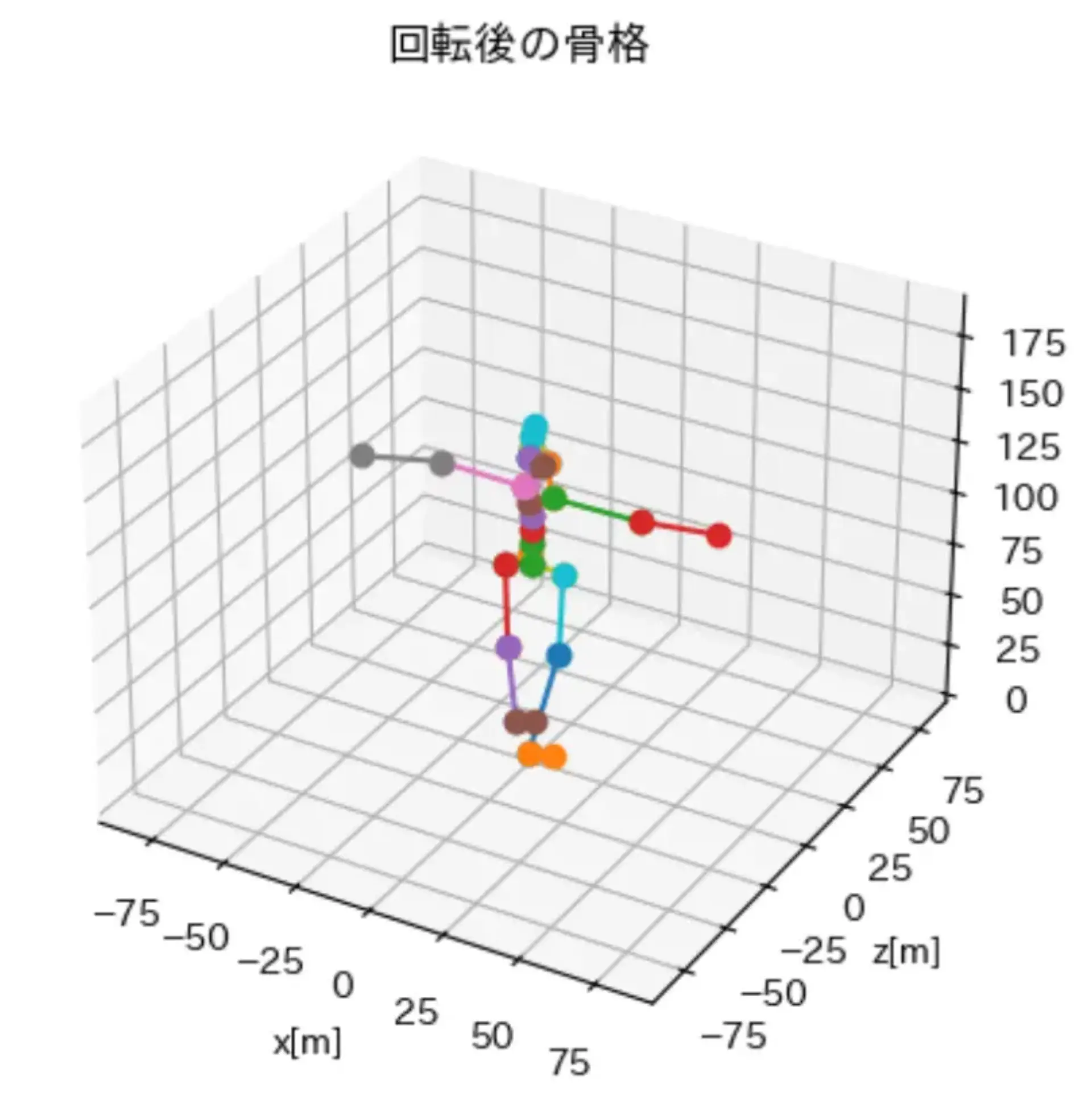

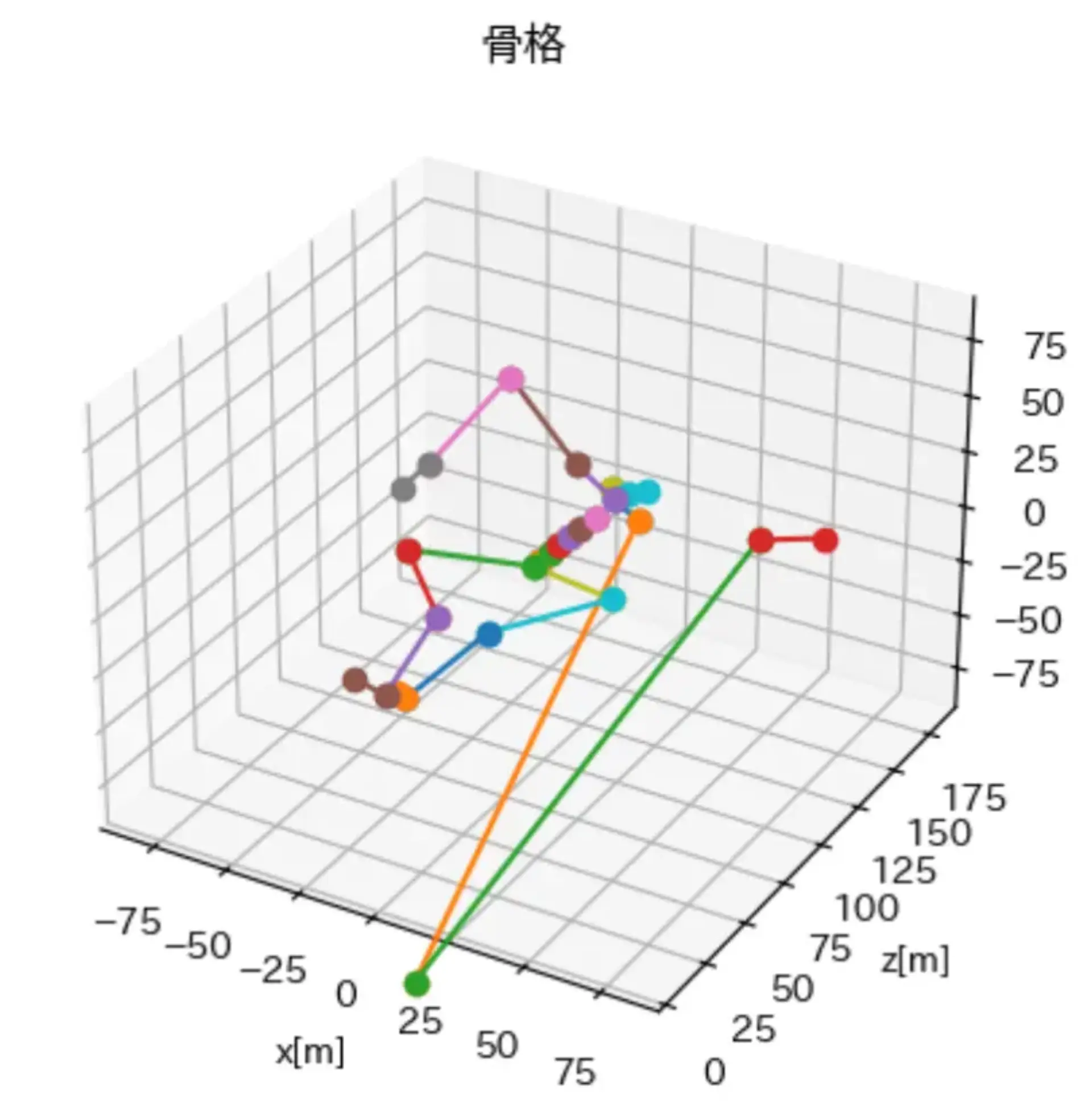

人間が再現できる骨格だが、不思議な姿勢

回転をライブラリに任せる

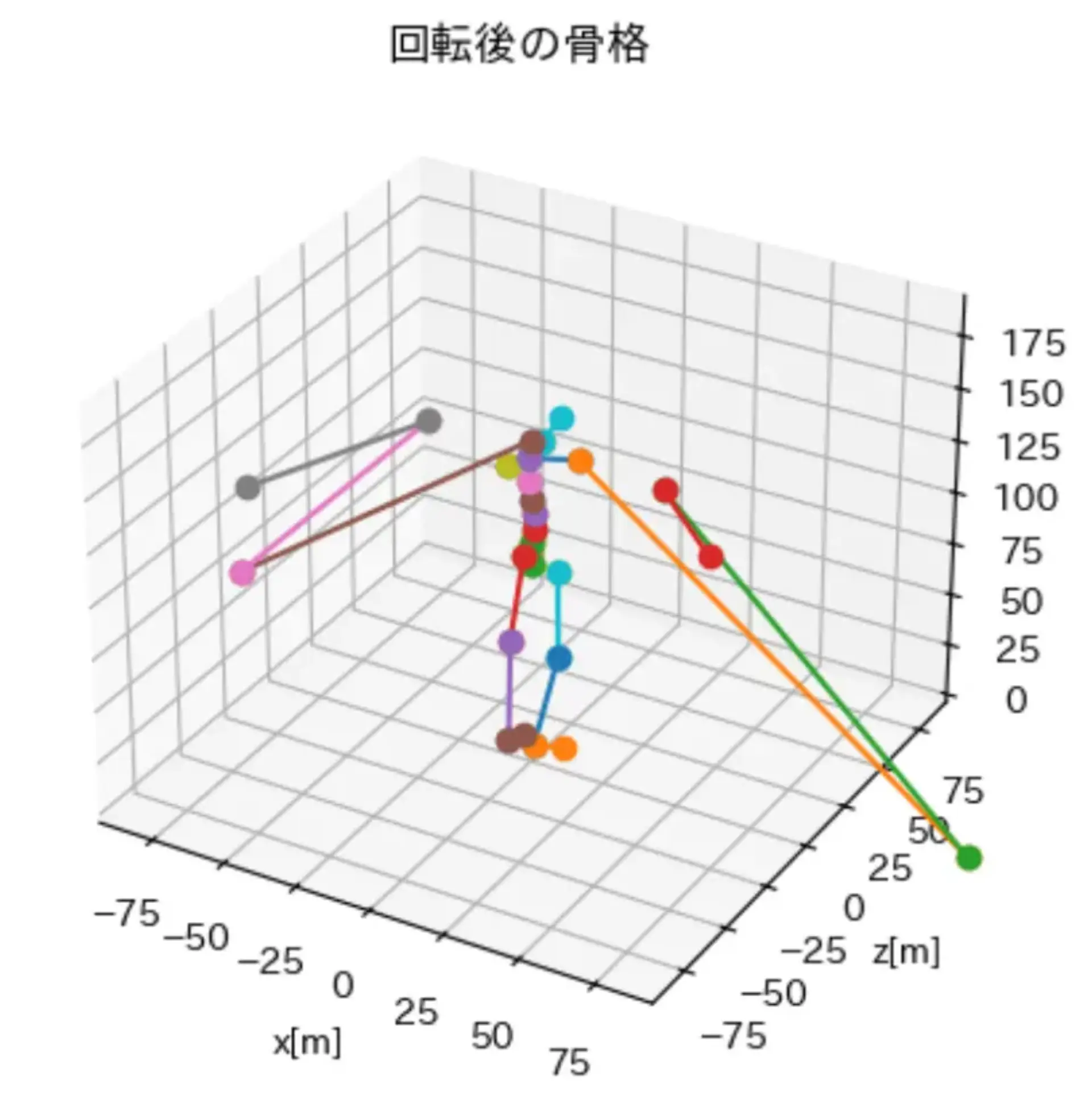

腕がおかしい

リファクター

ライブラリを使って回転するようにした

rot = Rotation.from_rotvec(np.array([y_rotate, x_rotate, z_rotate]))
skeleton_copy[joint]["offset"] = rot.apply(data["offset"])

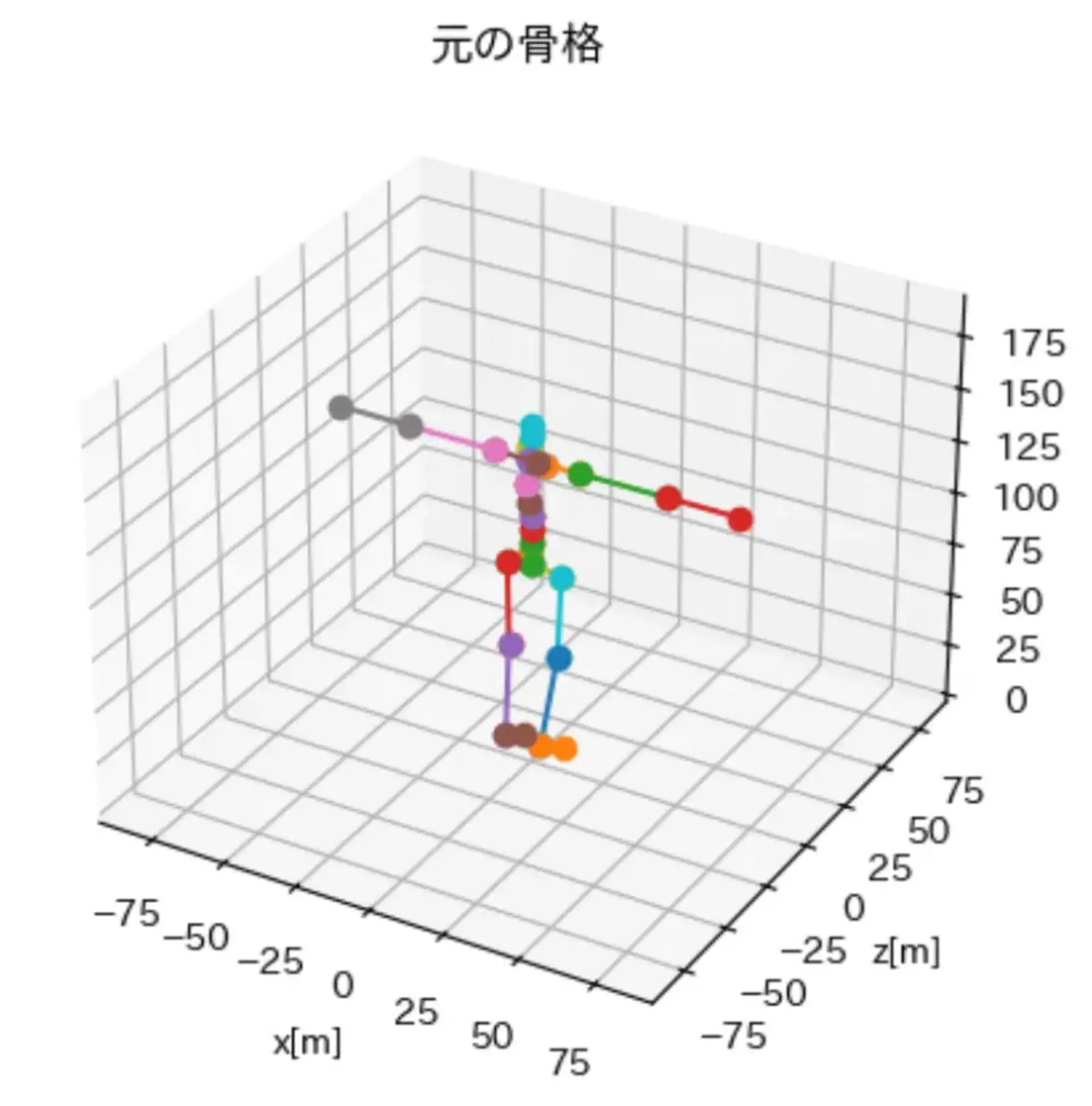

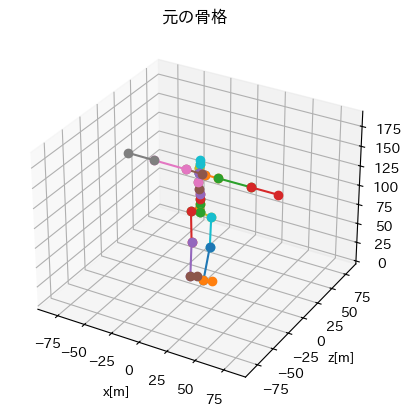

正解

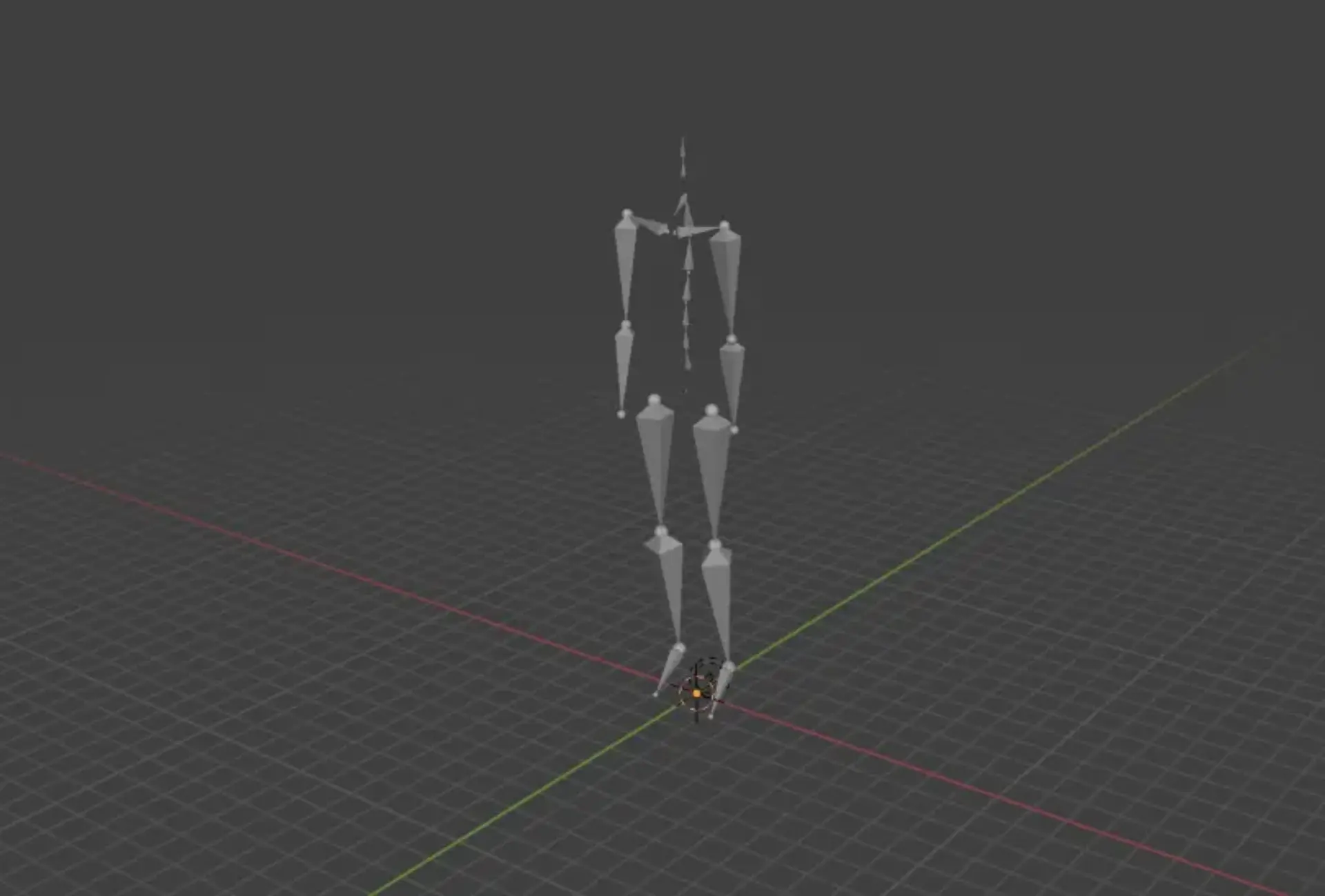

スクリーンショット 2024-05-06 19.00.14.png (478.9 kB)

肩のあたりが少し違う

デフォルトの姿勢は+90度(?)された状態ぽい

→ 簡単に直せるが、動作認識では問題ない(と考えられる)ため気にしない

正面を出す

考え方

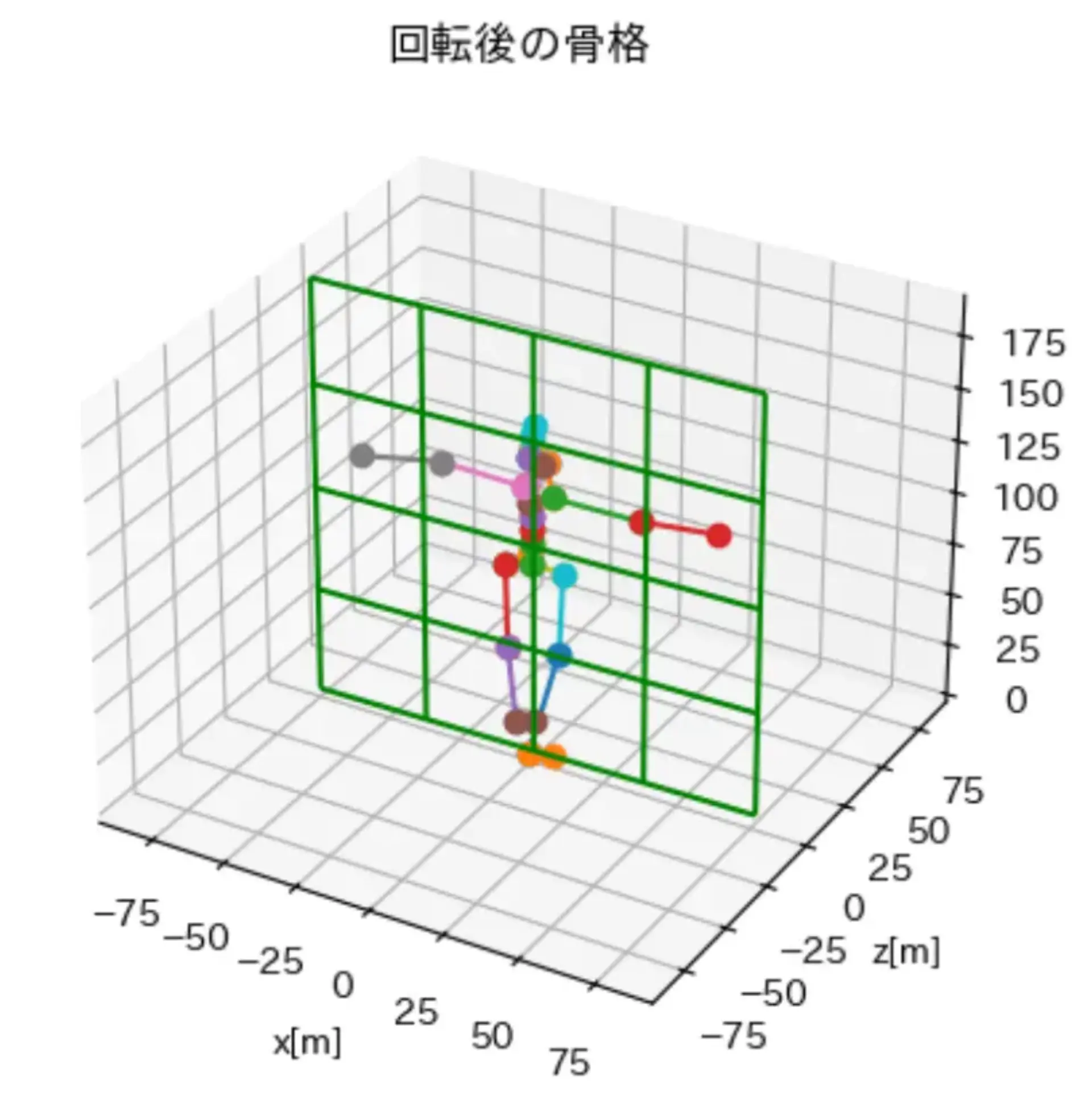

腰や肩の左右を通る面の直角方向を正面とする

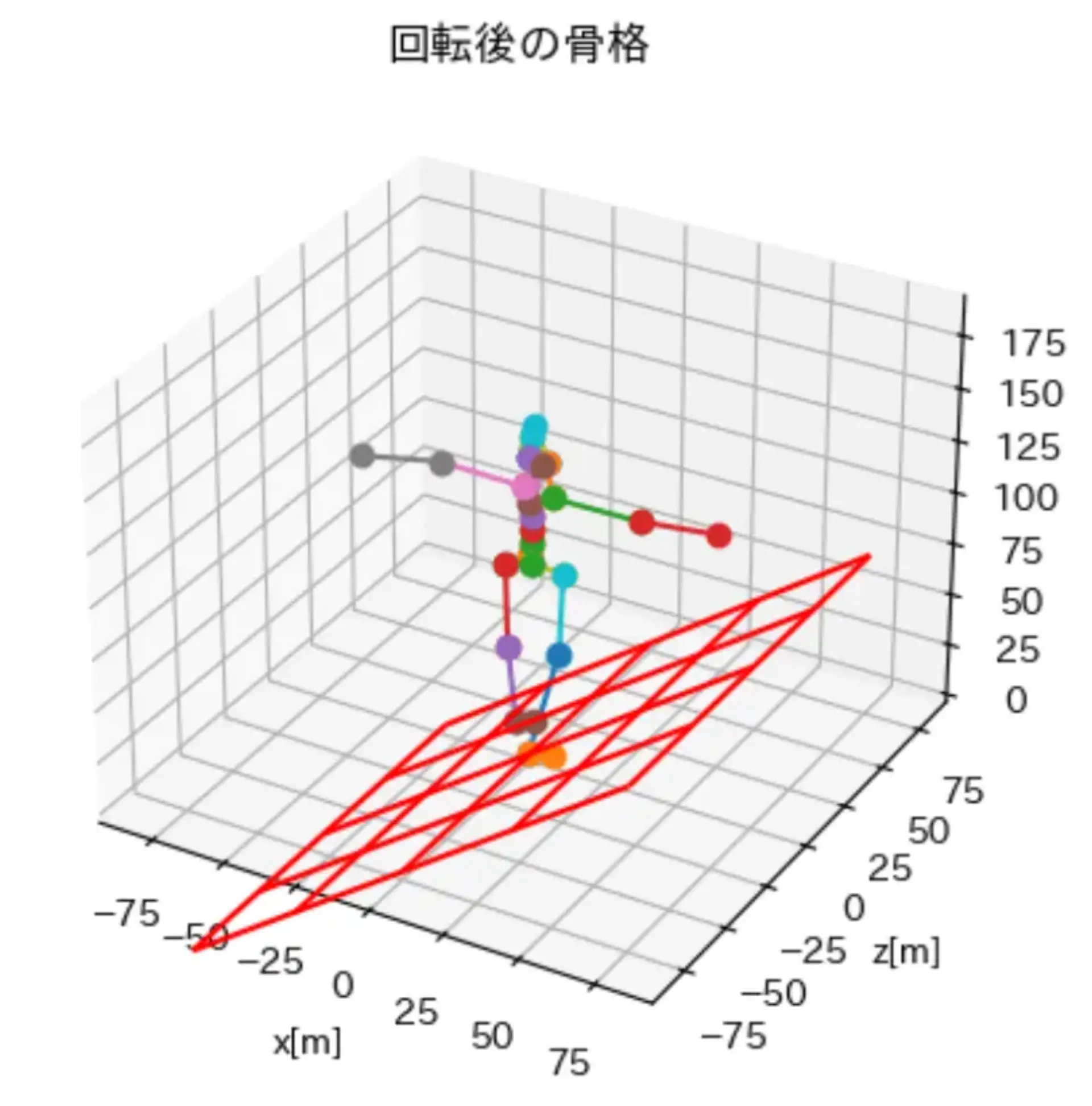

全ての点に近似する平面の直角方向を正面とする

1 は簡単だが、捻る動作に弱いため 2 を使う

最小二乗法 というのを使えばいいらしい

import numpy as np

# y = w[0] + w[1]x[1] + w[2]x[2]型。
#今回はw = [1, 2, 3]とする。
X = np.random.random((100, 2)) * 10 # 0から1*10の範囲をとる100*2の行列
y = 1 + 2 * X[:, 0] + 3 * X[:, 1] + np.random.randn(100)
#x0とx1の座標からyを作成。randnで本来の値にノイズを加えている。

import matplotlib.pyplot as plt
from mpl_toolkits.mplot3d import axes3d # 3D表示に使う
from scipy import linalg # linalg.solve(A, b) 　Ax = bの解を求める関数

Xtil = np.c_[np.ones(X.shape[0]), X] # Xの行列の左端に[1,1,1,...,1]^Tを加える。(7)式を確認しよう
A = np.dot(Xtil.T, Xtil) # 標準形A,bに当てはめる。
b = np.dot(Xtil.T, y)
w = linalg.solve(A, b) # (8)式をwについて解く。

xmesh, ymesh = np.meshgrid(np.linspace(0, 10, 20),
                            np.linspace(0, 10, 20))
zmesh = (w[0] + w[1] * xmesh.ravel() +
        w[2] * ymesh.ravel()).reshape(xmesh.shape)

fig = plt.figure()
ax = fig.add_subplot(111, projection='3d')
ax.scatter(X[:, 0], X[:, 1], y, color='k')
ax.plot_wireframe(xmesh, ymesh, zmesh, color='r')
plt.show()

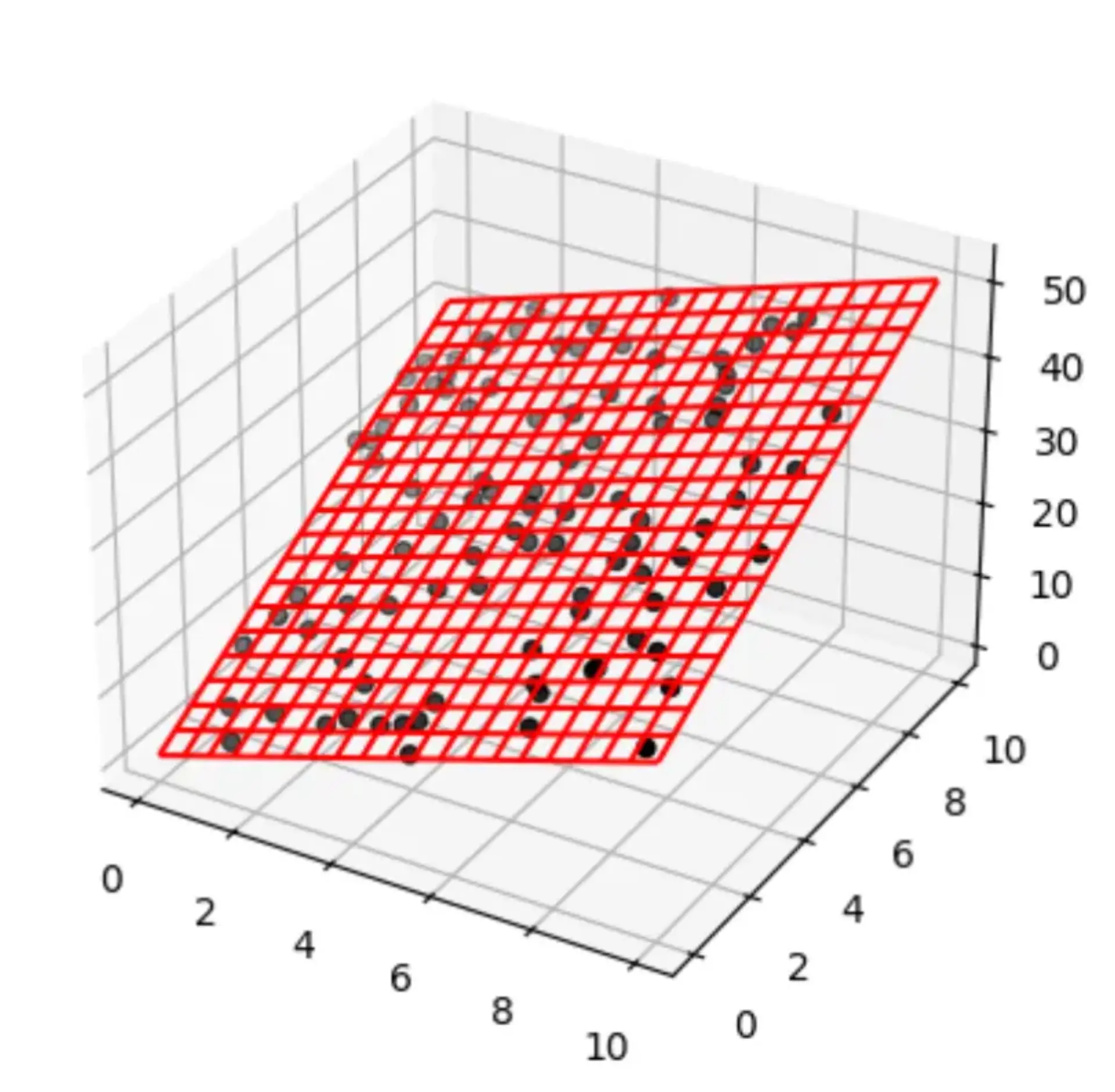

Pythonで最小二乗法をしてみよう
