FA見学 & リアルタイムでスマホの姿勢を表示するアプリ(完成)

出席率

3年セミナー：??%

スケジュール

短期的な予定

[ ] mocopi とお料理センシング
- [x] シーンとランドマークを決める(~2月上旬)
- [x] SVM で動作判別する
- [x] 機械学習を深める
- [ ] お料理センシング
  - [x] お料理でどんな動作があるかを知る
  - [x] レシピを決める
  - [x] 関節を3次元座標に変換する
  - [ ] ~~関節を2次元座標に変換する~~
  - [x] ST-GCN を大体理解
  - [ ] ST-GCN で動作推定
  - [ ] 伊達巻きで動作推定する
  - [ ] レシピ(手順書)を元に動作推定を補う
- [ ] 論文書く
- [ ] 発表
[ ] BookWorm
- [x] Pasori とデスクトップアプリを接続する(技術検証)
- [x] nfc読み込み機能 & 画面を作る
- [ ] API と連携させる
- [x] 管理者画面を作る

進捗報告

ST-GCN

夏休みに託します

FA見学した

MEEさんの名古屋製作所にいった

昼ごはん

(工場の写真はありません)

Webエンジニアだけで人生終えるのは勿体無いと改めて感じた.

人工衛星とか夢があるなぁ(鎌倉でやってるらしい)

リアルタイムでスマホの姿勢を表示するアプリ

前回

センシング側: React Native

表示側: Tauri

通信: Socket(TCP)

フィルタ: 相補フィルタ→(Madgwickフィルタ)

で、ほぼできた. 動いているときの姿勢推定が上手くいかない

作り直した!!!

React Native の開発環境が気に入らない
- dev環境を開きづらい
- ビルドが expoのクラウド上でしかできない
もっと汎用的にしたい
- アプリインストールするの面倒
- 同じネットワーク内でしかできない

修正後の構成

React Native → Kotlin: 始めからスマホで見れる機能あるし、なんでもできるし

Socket(TCP) → Bluetooth: ネットワークに依存したくない

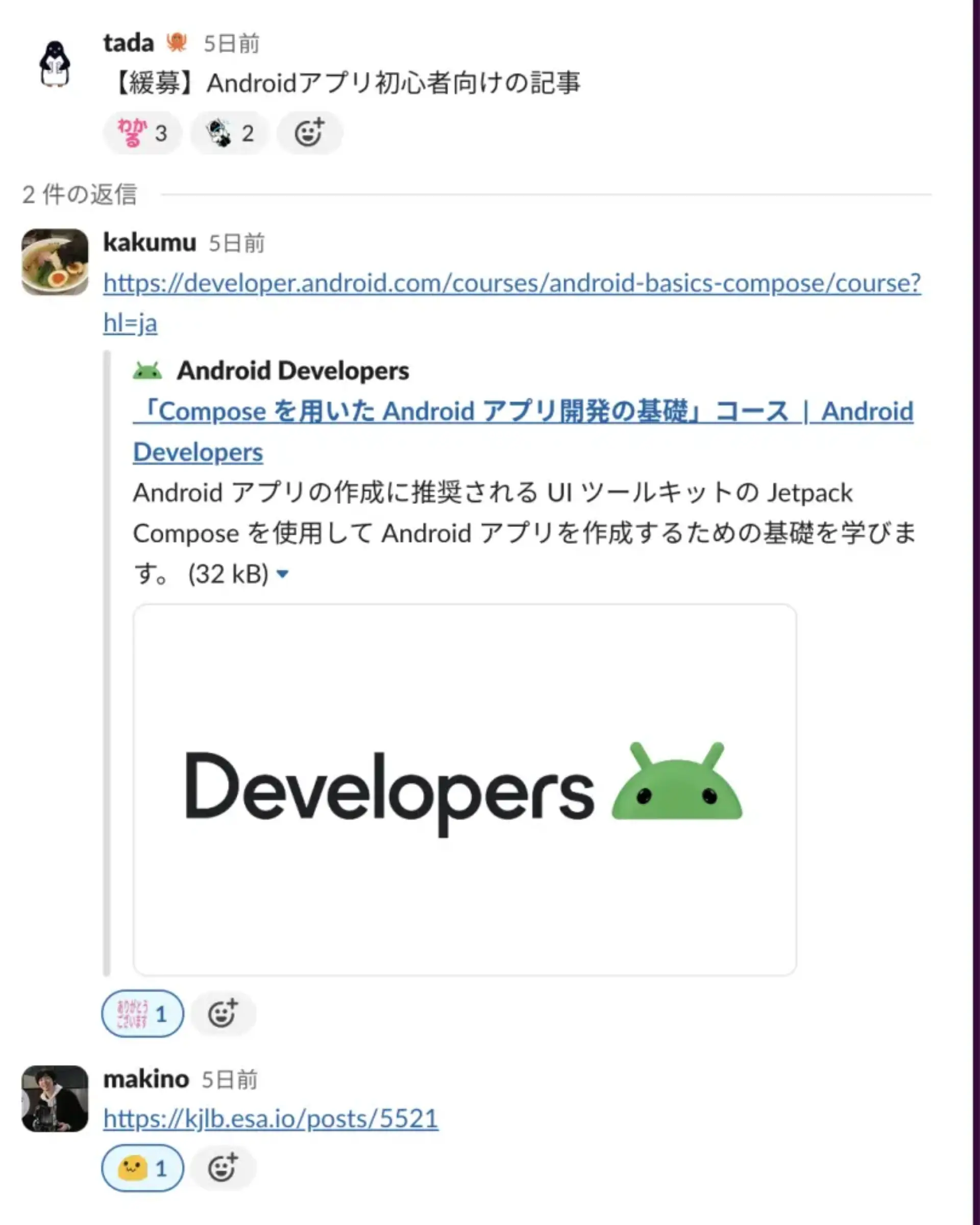

スクリーンショット 2024-07-08 23.49.03.png (241.1 kB)

ありがとうございます.

Kotlin 辞めた!!!

Android Studio 使いづらい！！

ショトカキー何一つ分からん

時間ないのに Kotlin を学ぶのは間違えている！！

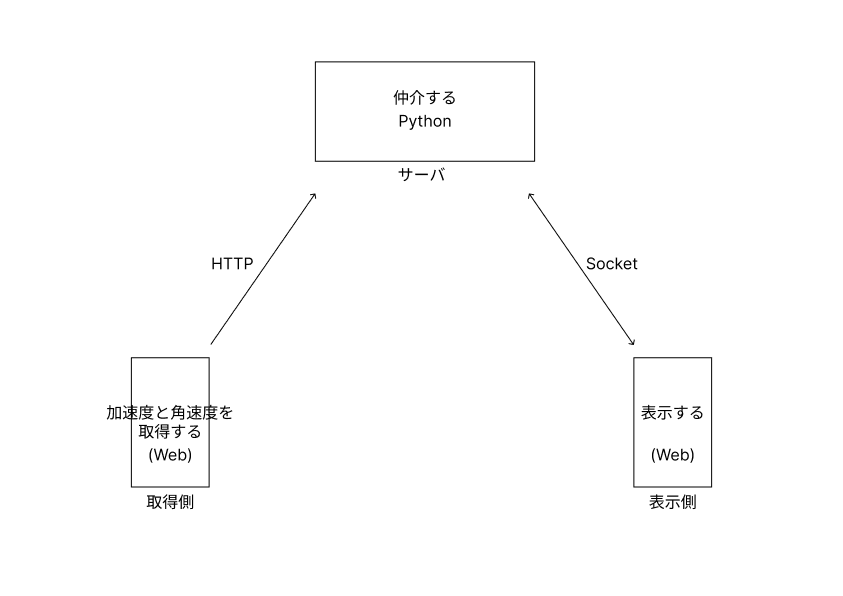

修正後の構成2

センシング側: React(ブラウザ)

表示側: React(ブラウザ)

API側: Python(Fast API)

通信: WebSocket

フィルタ: Madgwickフィルタ

加速度と角速度はWebでも取れる
表示もWebで簡単にできる
インストール不要!!
API側(Python)で処理すればフィルタを転用できる
インターネットに繋がっていればどこでもOK

ぜひ使ってください :sore-web-de-dekimasu:

(モバイル版もあります)

APIサーバつくる

簡単にできた

@app.post("/api/raw")
async def post_raw_data(req: Request):
    data = await req.json()
    sensorData = validate_sensor_data(data) # データが正しい形式か確認
    quaternions = filter.update(sensorData) # フィルターを適用
    response_data = {"quaternions": quaternions}

    # データを WebSocket で接続しているクライアントに送信
    await manager.send_text(json.dumps(response_data))

    # 返す
    return response_data

@app.websocket("/ws/posture")
async def websocket_endpoint(websocket: WebSocket):
    # WebSocket 接続を管理するクラスに登録
    await manager.connect(websocket)

    try:
        while True:
            # メッセージを受信
            data = await websocket.receive_text()
            # 全てのクライアントにメッセージを送信
            await manager.send_text(f"Received: {data}")

    except WebSocketDisconnect:
        # WebSocket 接続が切断された場合は解除
        manager.disconnect(websocket)

フィルタは西先輩にアウトソーシングしました.

ありがとうございます

センシング側をつくる

devicemotionイベントで加速度と角速度を取得できた

export function useSensor(callack?: Callback & CallbackPromise) {
  ...
  useEffect(() => {
    if (!isPermissionGranted) return;

    window.addEventListener('devicemotion', handleMotion);

    return () => {
      window.removeEventListener('devicemotion', handleMotion);
    };
  }, [isPermissionGranted, handleMotion]);
  ...

const [sensorData, { requestPermission }] = useSensor(async (data) => await fetchSensorData(data));

表示側

websocket を扱うためのカスタムフック作った！！

export const useWS = (url: string, callBack: CallBack) => {
  const [ws, setWS] = useState(() => new WebSocket(url));

  useEffect(() => {
    ws.onmessage = (e) => {
      const data = JSON.parse(e.data);
      console.log(data);
      callBack(data);
    };

    return () => {
      ws.close();
    };
  }, []);

  function send<T>(data: T): boolean {
    if (ws.readyState !== ws.OPEN) return false;

    ws.send(JSON.stringify(data));
    return true;
  }

  function reConnect() {
    setWS(new WebSocket(url));
  }

  return { send, reConnect } as const;
};

  useWS(url.href, (data) => {
    const isValid = quatResponseSchema.safeParse(data);
    if (!isValid.success) return;

    setQuaternion(isValid.data.quaternions[0]);
  });

いい感じにデプロイした

APIを梶研サーバにデプロイした

uvicorn + FastAPI でデプロイするときは --host 0.0.0.0 をつけよう

例: uvicorn main:app --host 0.0.0.0

省略

(鹿さんありがとうございます)

荒ぶった

問題点

Madgwickフィルタのサンプリングレートが間違えていた
- とりあえず 100fps にしていたが実際は60fps
通信が不安定
- 0.5秒に1回まとめて送っていた
- データ量の問題(?)かなにかで遅延がすごい
- センサデータが変化するたびに送信するようにした
単位間違えた
- DeviceMotionEvent の rotationRate は deg/s だった. (rad/sのつもりだった)
Hooks の使い方ミスった
- ダメ: const [ws, setWS] = useState(new WebSocket(url));
  - WebSocket に接続してから、渡す
  - マウント時であれば保持, それ以外は無視
- 良い: const [ws, setWS] = useState(() => new WebSocket(url));
  - WebSocket に接続する関数を渡す(接続はしていない)
  - マウント時であれば接続してから保持, それ以外は無視
- めっちゃ接続&切断しまくってた

リポジトリ

API側: https://github.com/kajiLabTeam/realtime-de-smartphone-no-posture-wo-show-suruzo-server

センシング側: https://github.com/kajiLabTeam/realtime-de-smartphone-no-posture-wo-show-suruzo-sensing-web

表示側: https://github.com/kajiLabTeam/realtime-de-smartphone-no-posture-wo-show-suruzo-display

デプロイ先

取得側: https://realtime-zou-sensing.satooru.dev

表示側: https://realtime-zou-display.satooru.dev

一旦個人の Cloudflare Pages にデプロイしています.

必要であれば梶研 Cloudflare にデプロイしてください

(環境変数を設定する必要があります)
