進捗報告
3次元ベクトルを回転させる
元の加速度
端末の傾き
元の加速度 を 端末の傾き だけ回転させる
回転後のベクトル
理想は y は常に9.8, x,z は常に0 になるはず
=> roll, pitch, yaw の回転のさせ方の問題？

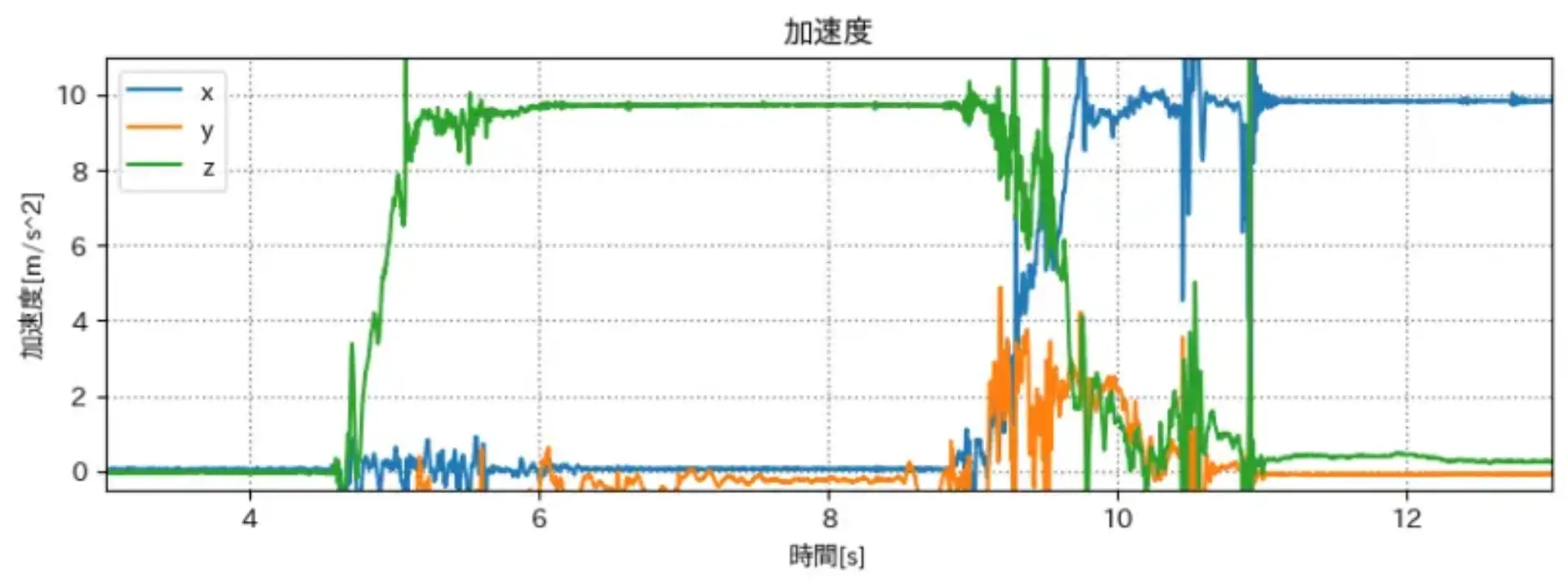

roll だけ掛けたグラフ
y(橙) が理想に近づいた
pitch だけ掛けたグラフ
yaw だけ掛けたグラフ
上下が合えばいいから roll, pitch, yaw 全て使う必要はないかも?
考え直す
計算した roll, pitch, yaw が入れ替わってしまっている可能性がある

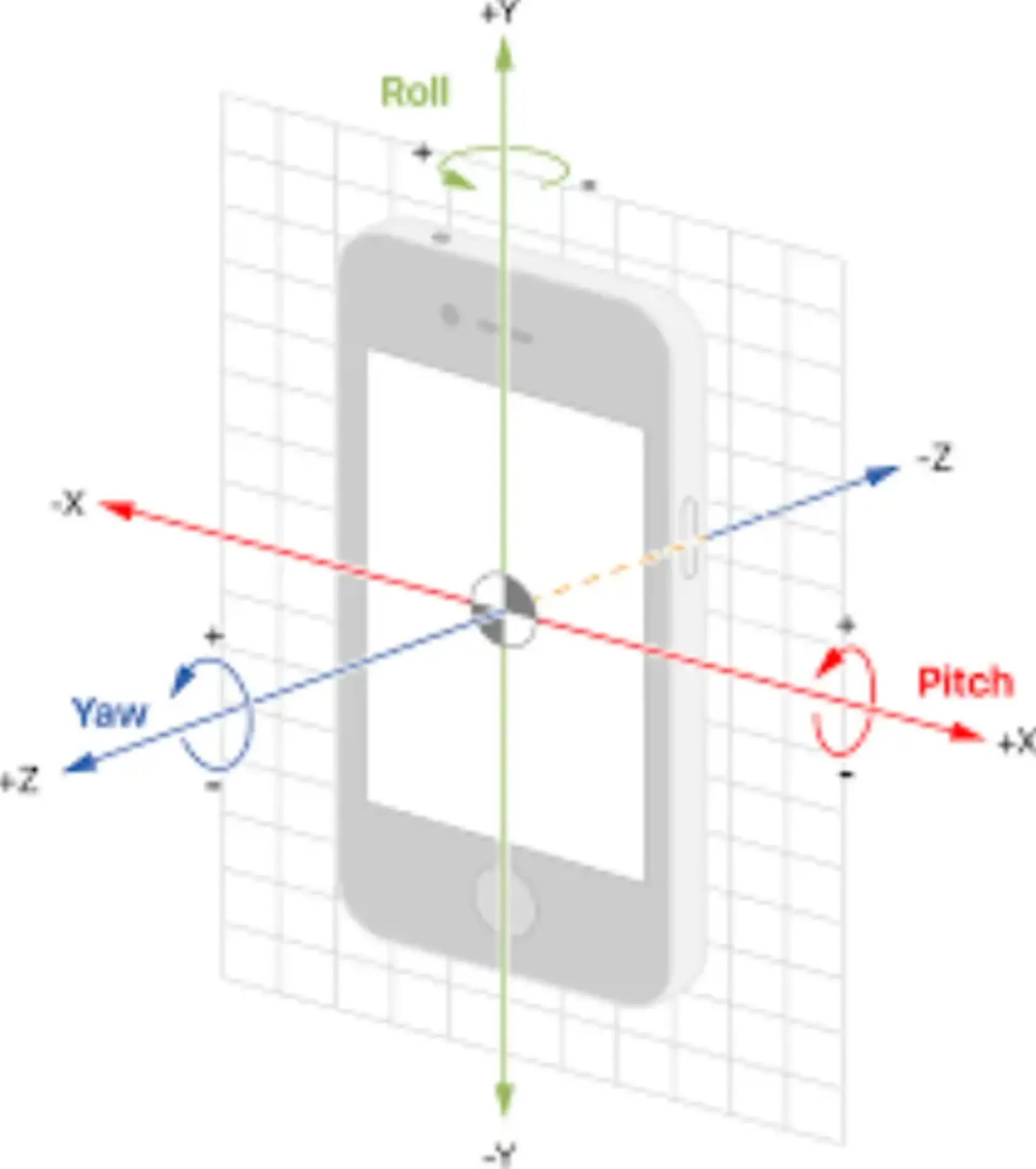

端末の座標系

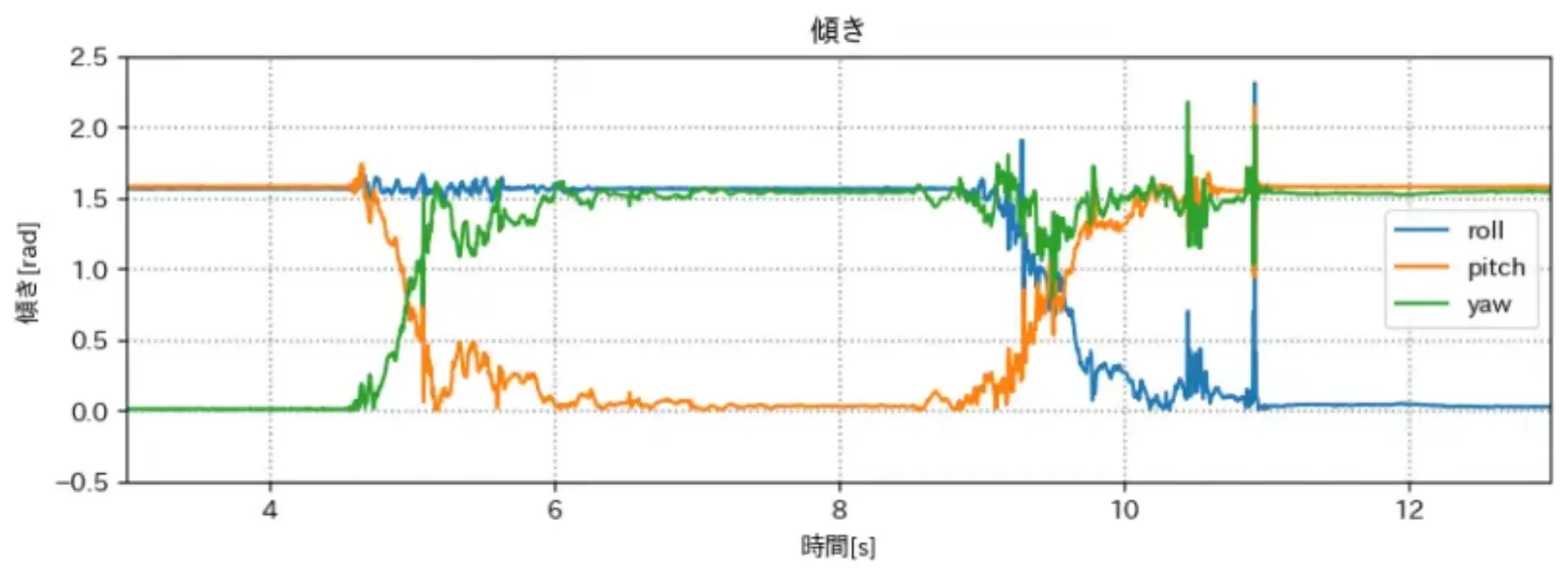

端末の傾き
0s - 4s
端末の状態は z軸正が上向き
=> pitch 以外が回転している
傾きが 0deg である 緑 は pitch か yaw
(yaw として扱っていた)
6s - 8s
端末の状態は y軸正が上向き
=> 傾きが 0deg である 橙 が roll か pitch
(pitch として扱っていた)
11s - 13s
端末の状態は x軸正が上向き
=> 傾きが 0deg である 青 が roll か yaw
(roll として扱っていた)

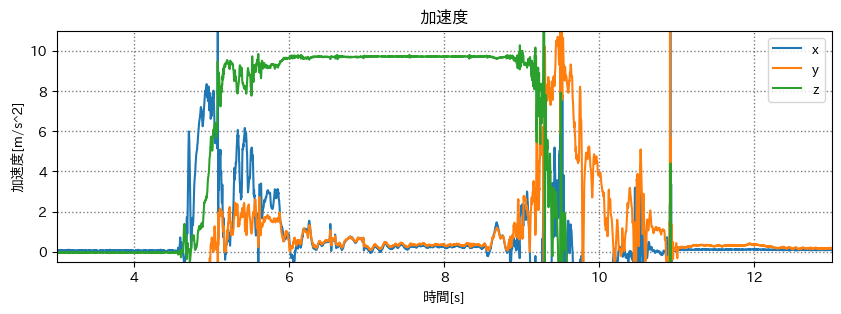

変更後のグラフ 1
- roll: 橙
- yaw: 青
- pitch: 緑
とした場合のグラフ
違う.

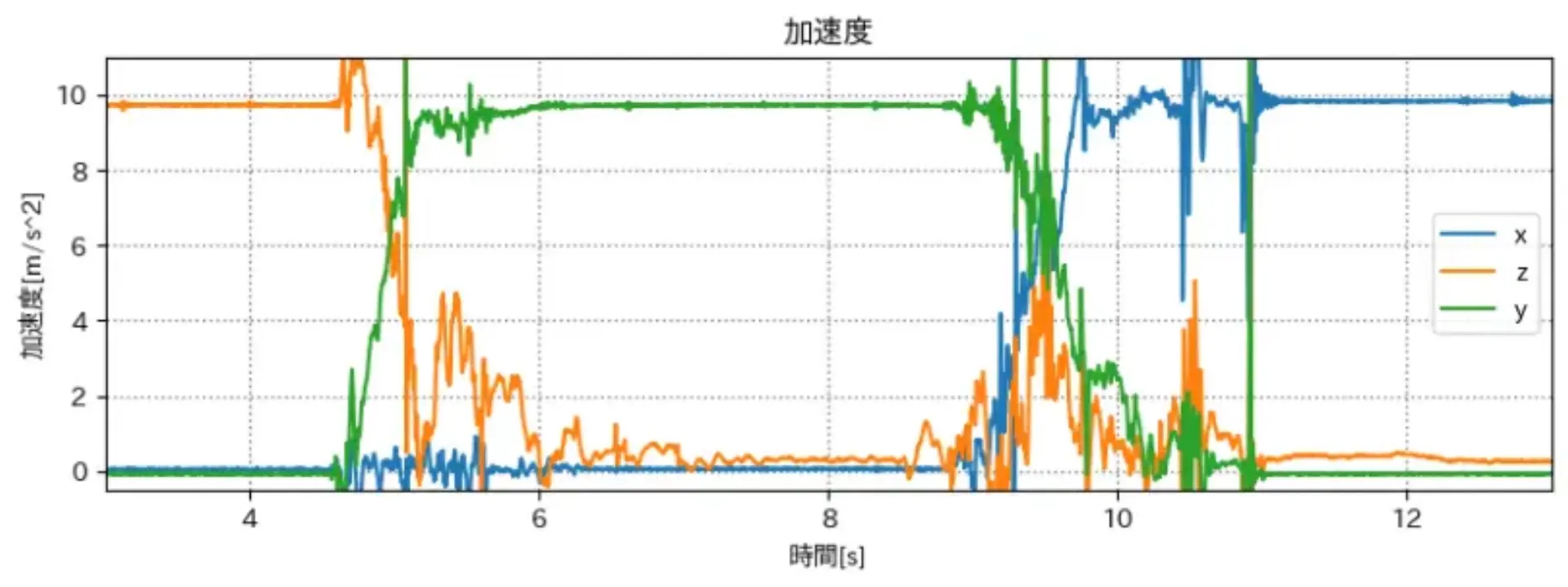

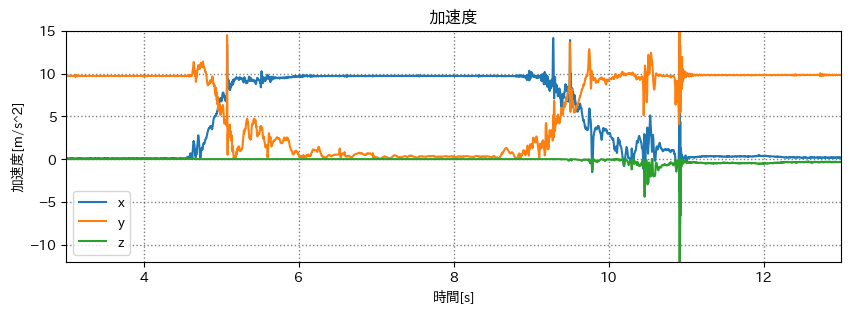

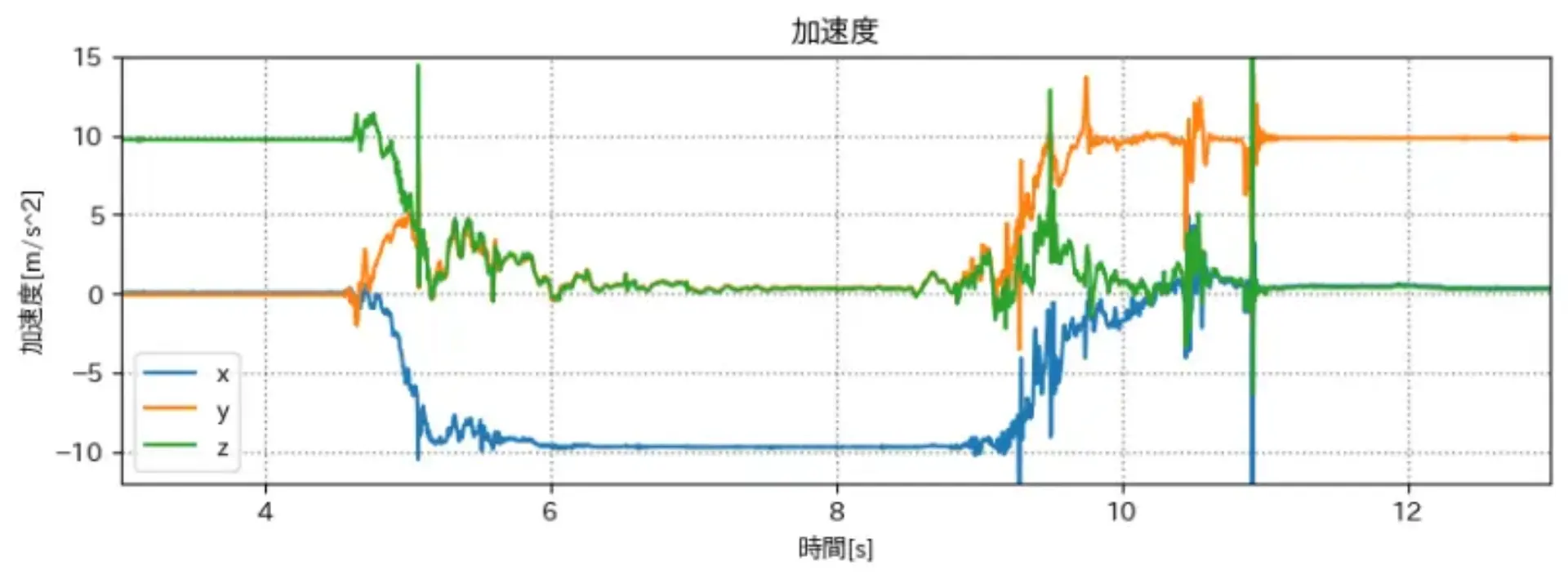

変更後のグラフ 2
いろいろ試してみた
- roll: 青
- yaw: 橙
- pitch: 緑
とした場合のグラフ
緑(z軸) が 常にほぼ 0(m/s^2) になった.
y軸が 9.8(m/s^2) になって欲しい

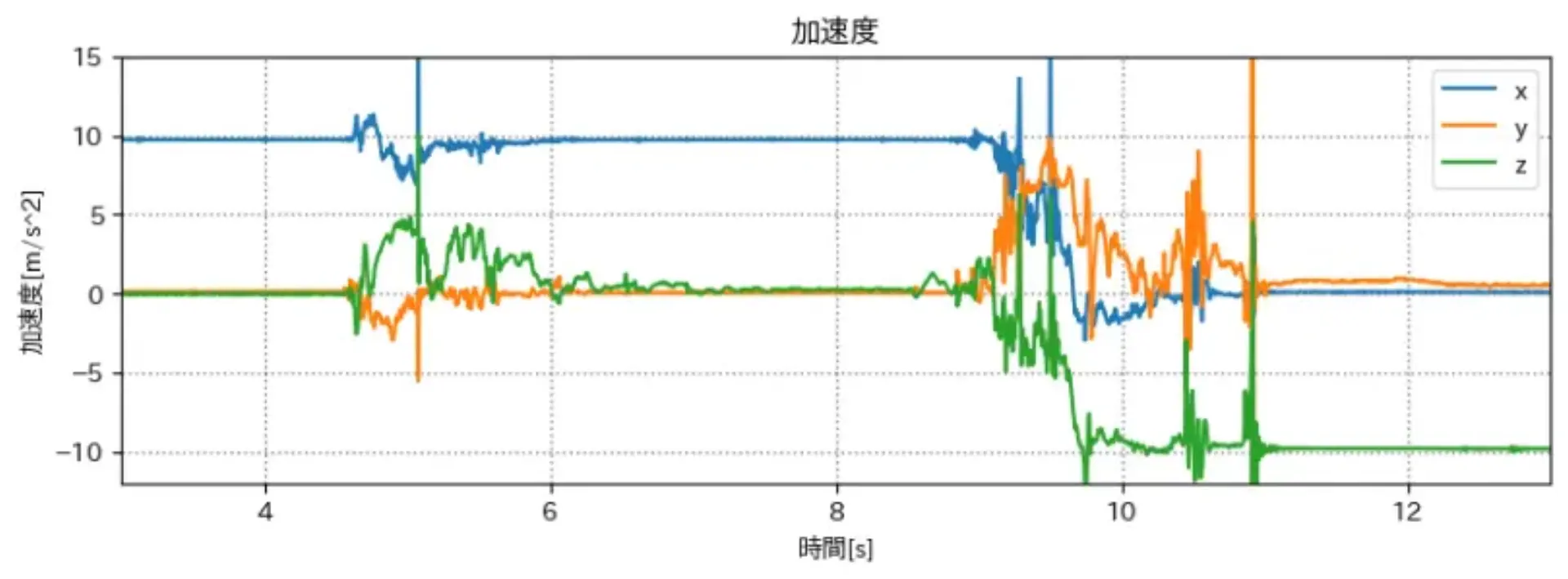

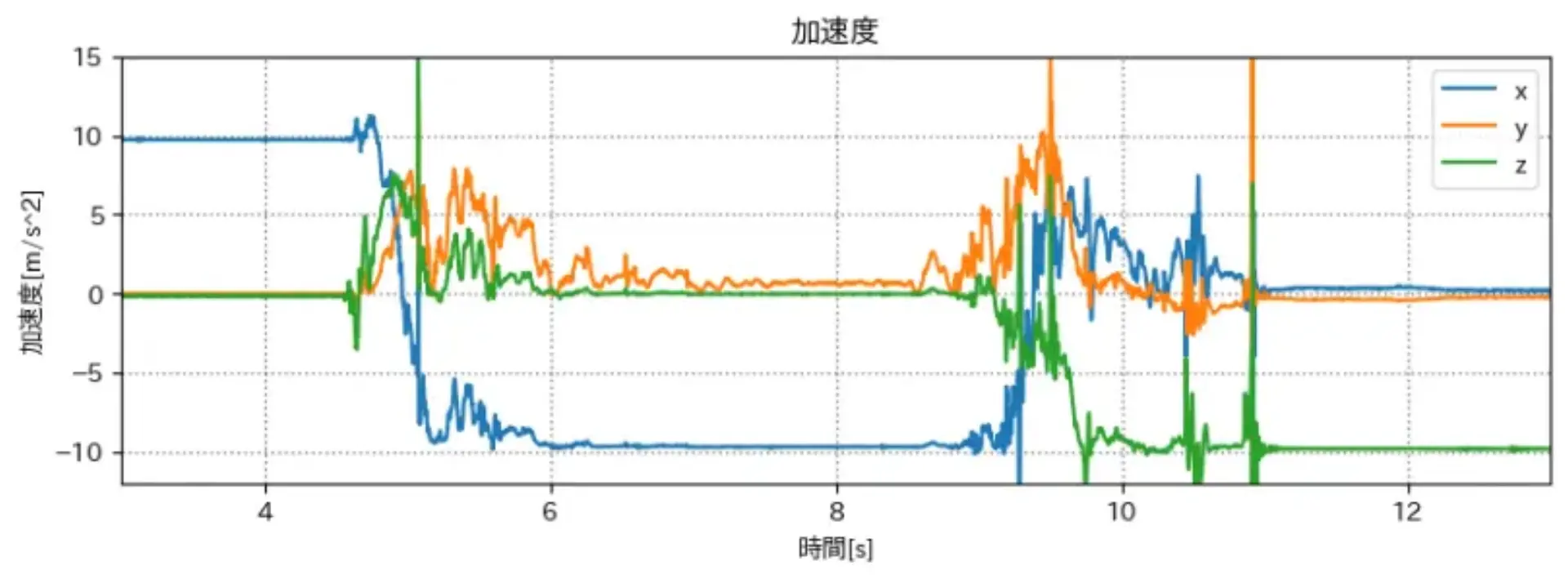

変更後のグラフ 3
いろいろ試してみた
- roll: 青
- yaw: 緑
- pitch: 橙
とした場合のグラフ
青(x軸) が 常にほぼ 0(m/s^2) になった.

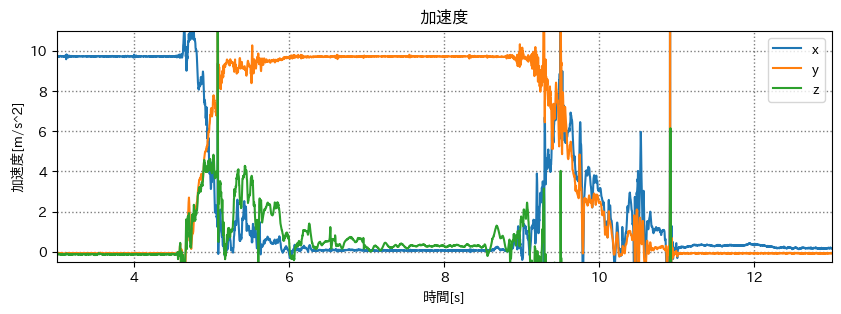

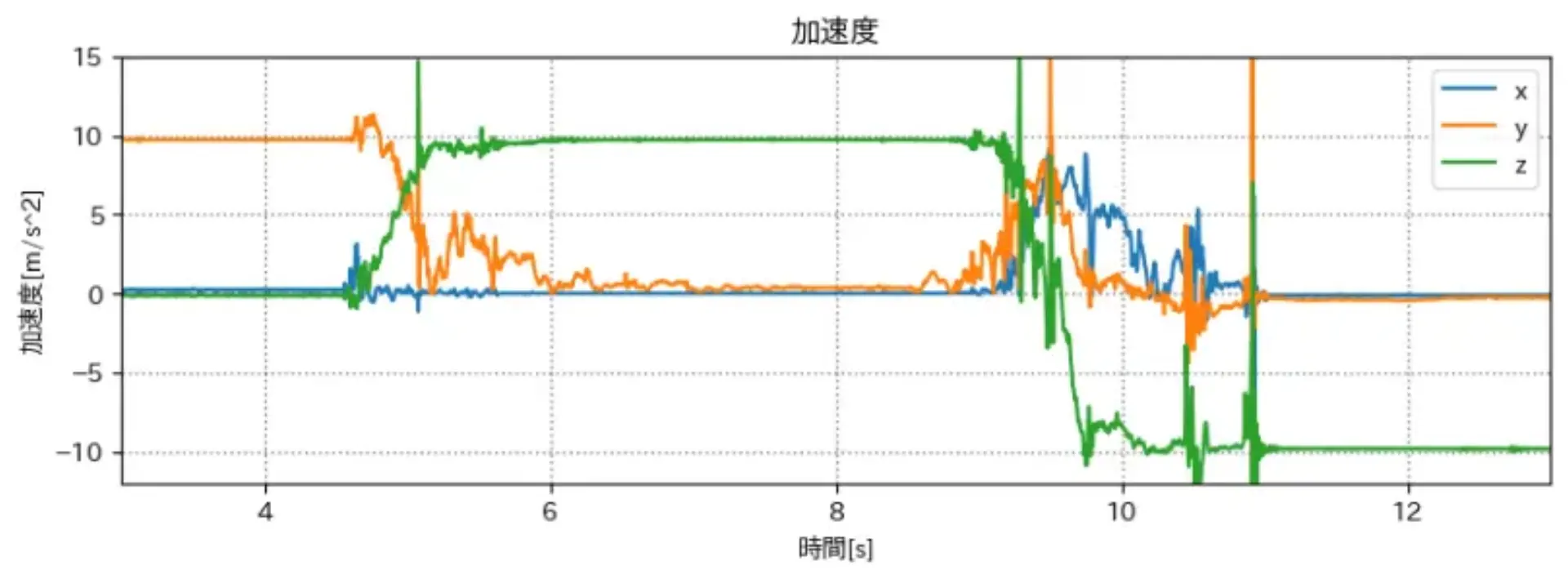

変更後のグラフ 4
いろいろ試してみた
- roll: 青
- yaw: 橙
- pitch: 緑
とした場合のグラフ
9秒までは結構理想的な形になっている.
ただし, 9.8(m/s^2) は x軸になっている.
(軸自体も間違っている可能性もある)
全パターン試したけど理想的な形のものにはならなかった.
x, z が 0 にはなるが y が 9.8 にならない.
=> 回転のさせ方が間違っている可能性がある
回転させる順番
回転させる順番によって結果変わってしまう.
3次元ベクトルを回転させる方法として正しくなさそう
回転行列
x軸周り
$$
R_x =
\begin{bmatrix}
1 & 0 & 0 \\\\
0 & \cos \theta & -\sin \theta \\\\
0 & \sin \theta & \cos \theta \\\\
\end{bmatrix}
$$
y軸周り
$$
R_y =
\begin{bmatrix}
\cos \theta & 0 & \sin \theta \\\\
0 & 1 & 0 \\\\
-\sin \theta & 0 & \cos \theta \\\\
\end{bmatrix}
$$
z軸周り
$$
R_z =
\begin{bmatrix}
\cos \theta & -\sin \theta & 0 \\\\
\sin \theta & \cos \theta & 0 \\\\
0 & 0 & 1 \\
\end{bmatrix}
$$
としたとき,
回転行列をかける順番によって結果が変わる
$$
\begin{bmatrix}
x \\\\
y \\\\
z \\\\
\end{bmatrix}
{\times}R_x
{\times}R_y
{\times}R_z
{\neq}
\begin{bmatrix}
x \\\\
y \\\\
z \\\\
\end{bmatrix}
{\times}R_y
{\times}R_x
{\times}R_z
$$
例
[2,3,5] のベクトルを全て 30deg回転させた結果
$$
\begin{bmatrix}
2.82 \\\\
4.25 \\\\
3.45 \\\\
\end{bmatrix} =
\begin{bmatrix}
2 \\\\
3 \\\\
5 \\\\
\end{bmatrix}
{\times}R_x
{\times}R_y
{\times}R_z
$$
$$
\begin{bmatrix}
0.83\\\\
5.24\\\\
3.12\\\\
\end{bmatrix} =
\begin{bmatrix}
2 \\\\
3 \\\\
5 \\\\
\end{bmatrix}
{\times}R_y
{\times}R_z
{\times}R_x
$$
