梶研 [端末姿勢推定]

2023年09月12日

端末姿勢推定

出席率

• 3年セミナー：??%

スケジュール

短期的な予定

• [ ] 端末姿勢推定
  • [x] データを収集
  • [x] グラフを作成
  • [x] 静止状態の判別
  • [x] 端末の姿勢を推定
  • [ ] 加速度を世界座標に変換
  • [ ] 角速度を世界座標に変換
  • [ ] カルマンフィルターを用いた推定

長期的な予定

• 9月23日 技育展 決勝
• 9月中旬まで 端末姿勢推定(加速度, 角速度)
• 10月まで? 端末姿勢推定(カルマンフィルター)
• 10月中 Kotlin(とRust)の勉強 「いつでもセンシングアプリ」

進捗

やりたいこと

端末の姿勢推定

加速度を端末座標から世界座標にする

考え方

• 加速度に変化がない(動いていない)時は、重力加速度の方向から端末状態を出す
• 変化がある時は、ジャイロセンサーから端末状態を出す
• 最終的には カルマンフィルター を使う

前回

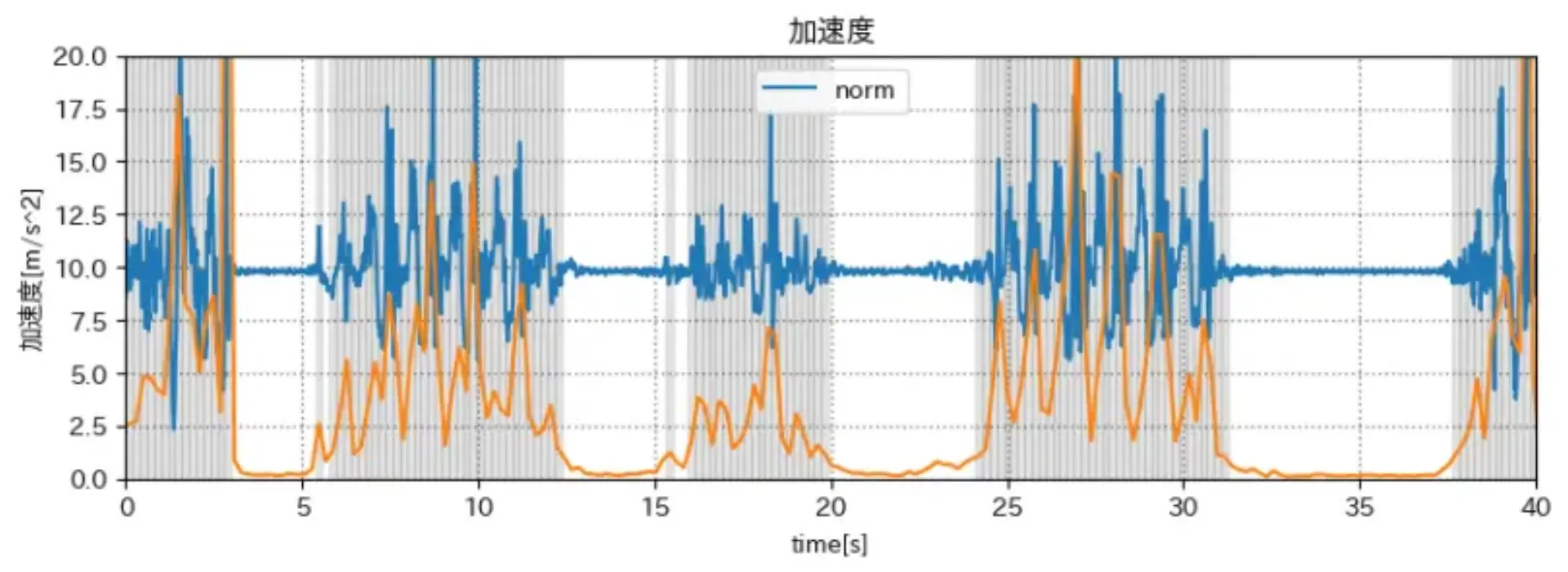

灰色は動いていると判断した区間

橙は区間内の最大値と最小値の差

200ms(80フレーム) ごとに区切り、区間内の最大値と最小値の差が 1m/s^2 以下の時は、

動いていないと判断する

静止状態の判別を変更

差ではなく、分散を用いる

200ms(80フレーム) ごとに区切り、区間内の分散が 0.15m/s^2 以下の時は、静止状態とする

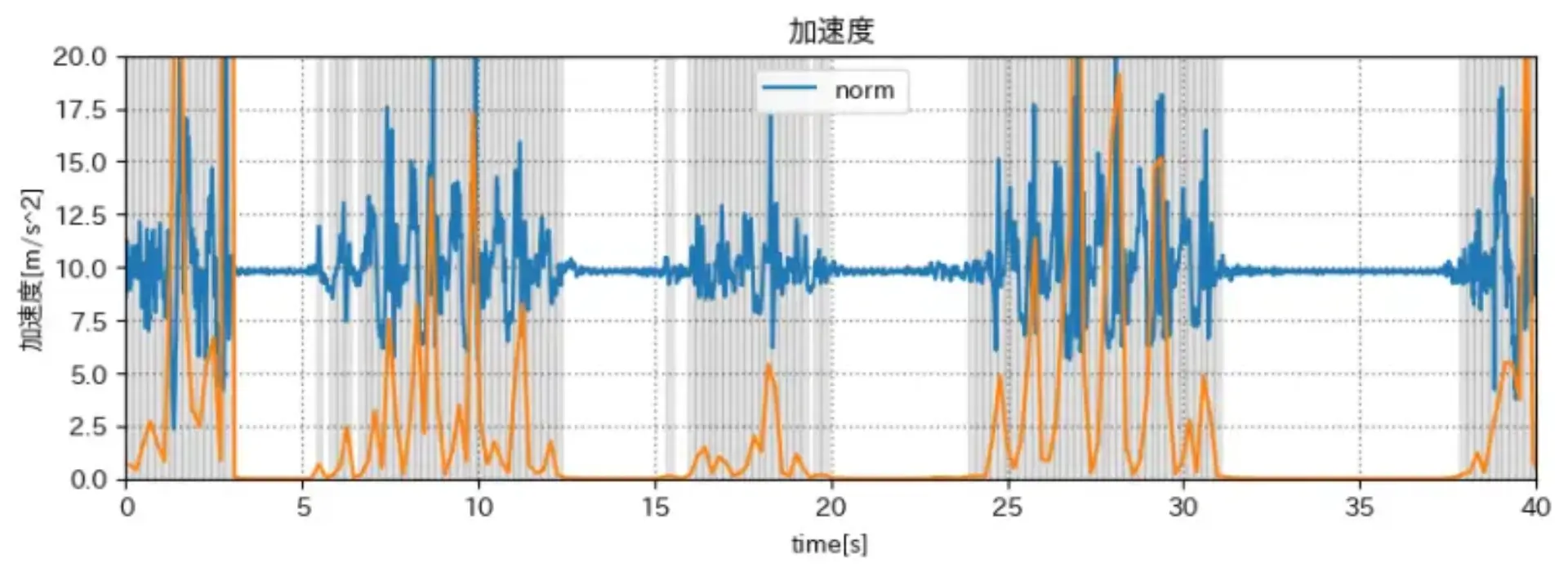

加速度のグラフ(ノルム)

• 静止状態との差が大きくなっていて良い

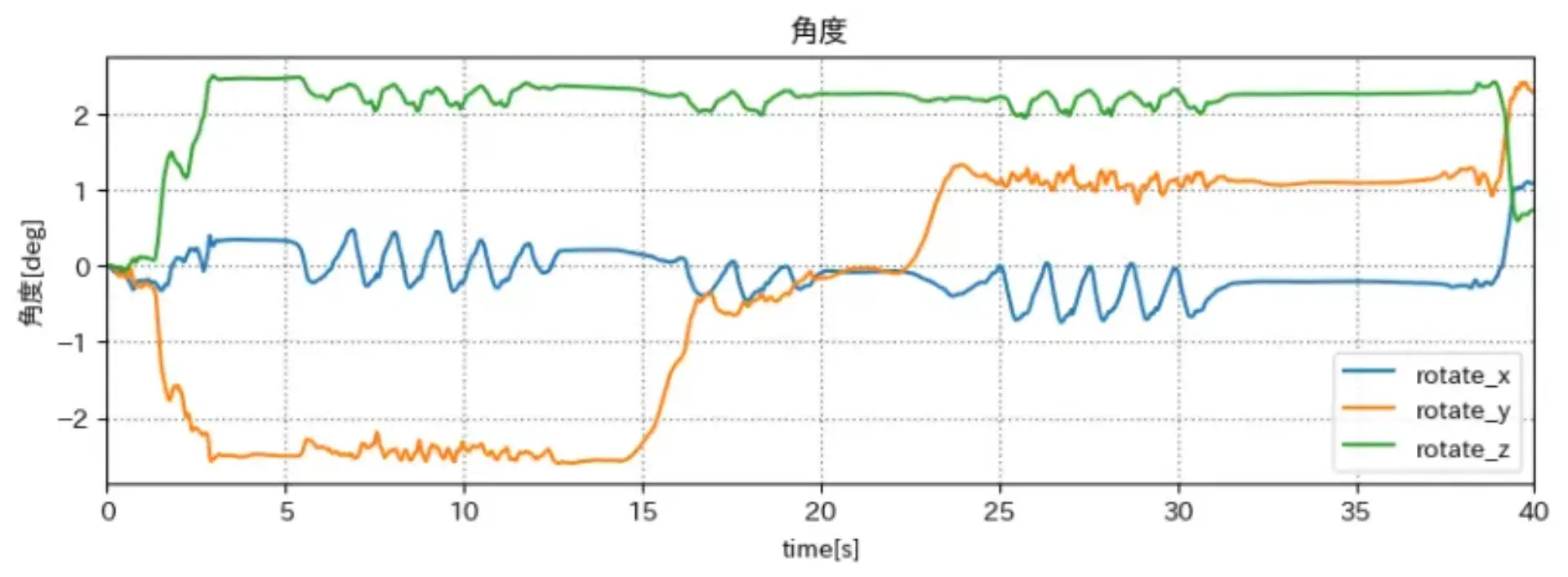

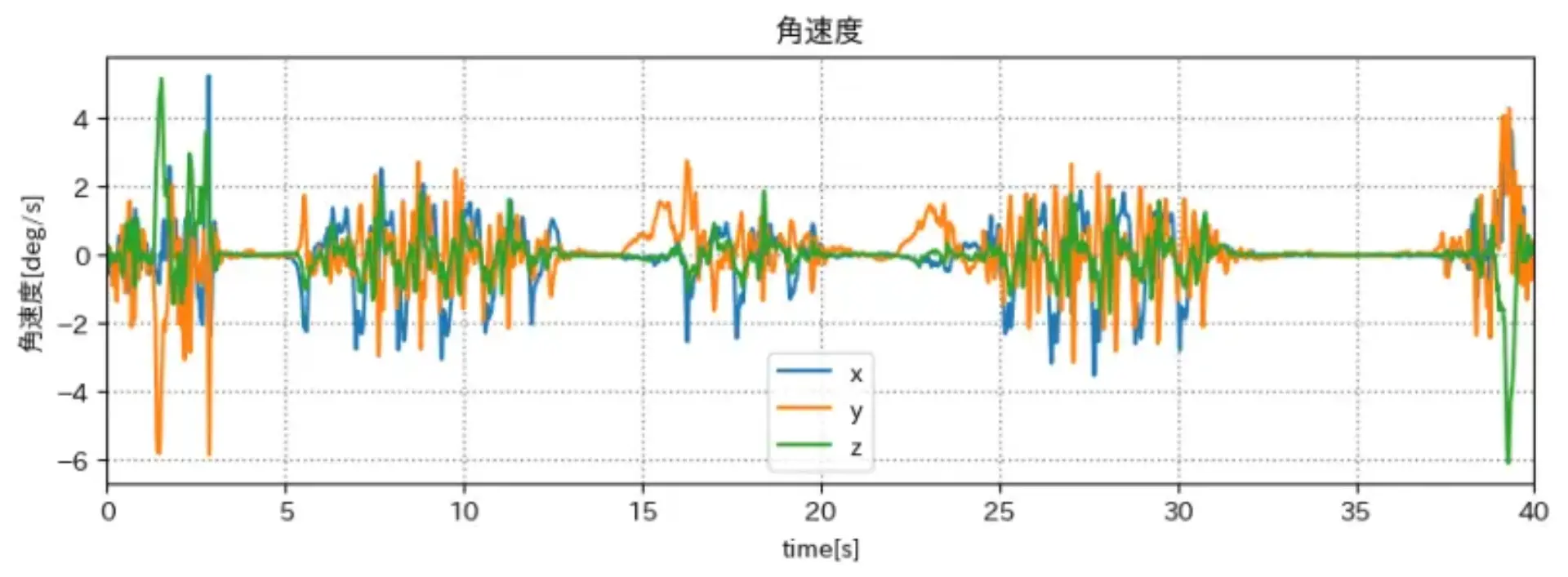

角速度から端末の傾きを出す

角速度を積分して角度を出す

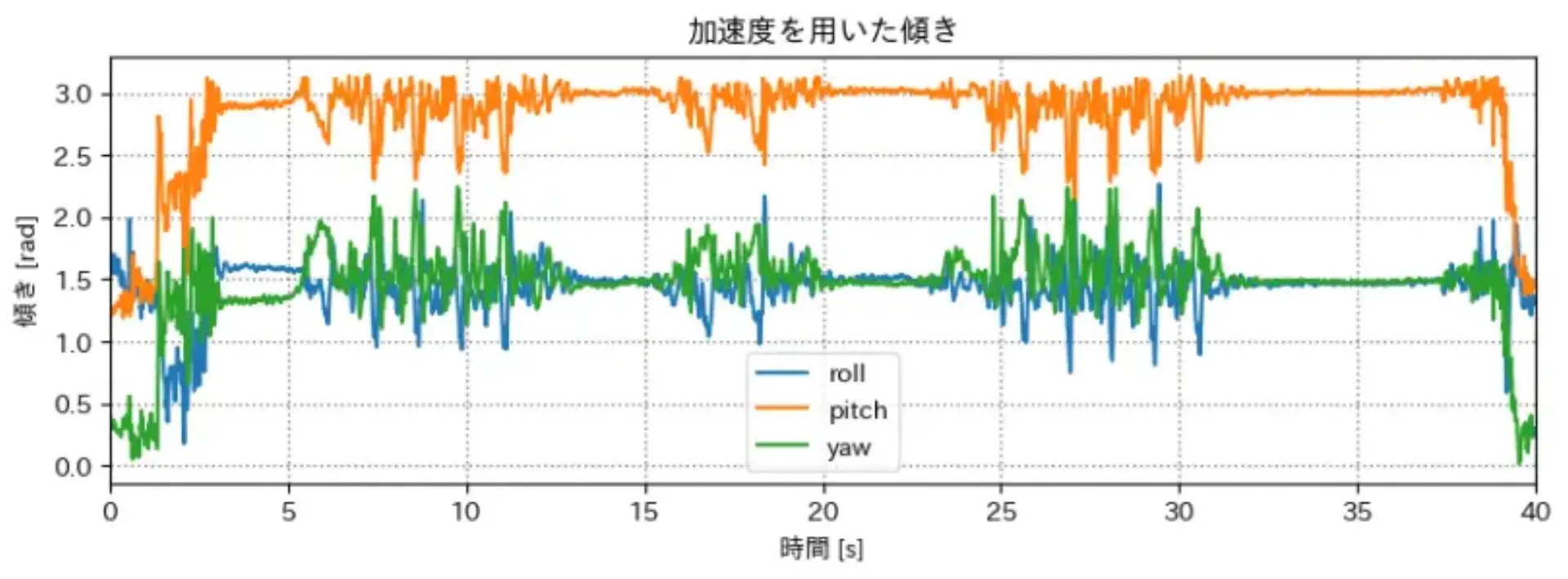

加速度から端末の姿勢を出す

加速度の絶対値で各軸の加速度を割って、arccosをとる

gravity = math.sqrt(x ** 2 + y ** 2 + z ** 2)
angle_x = math.acos(x / gravity)
angle_y = math.acos(y / gravity)
angle_z = math.acos(z / gravity)

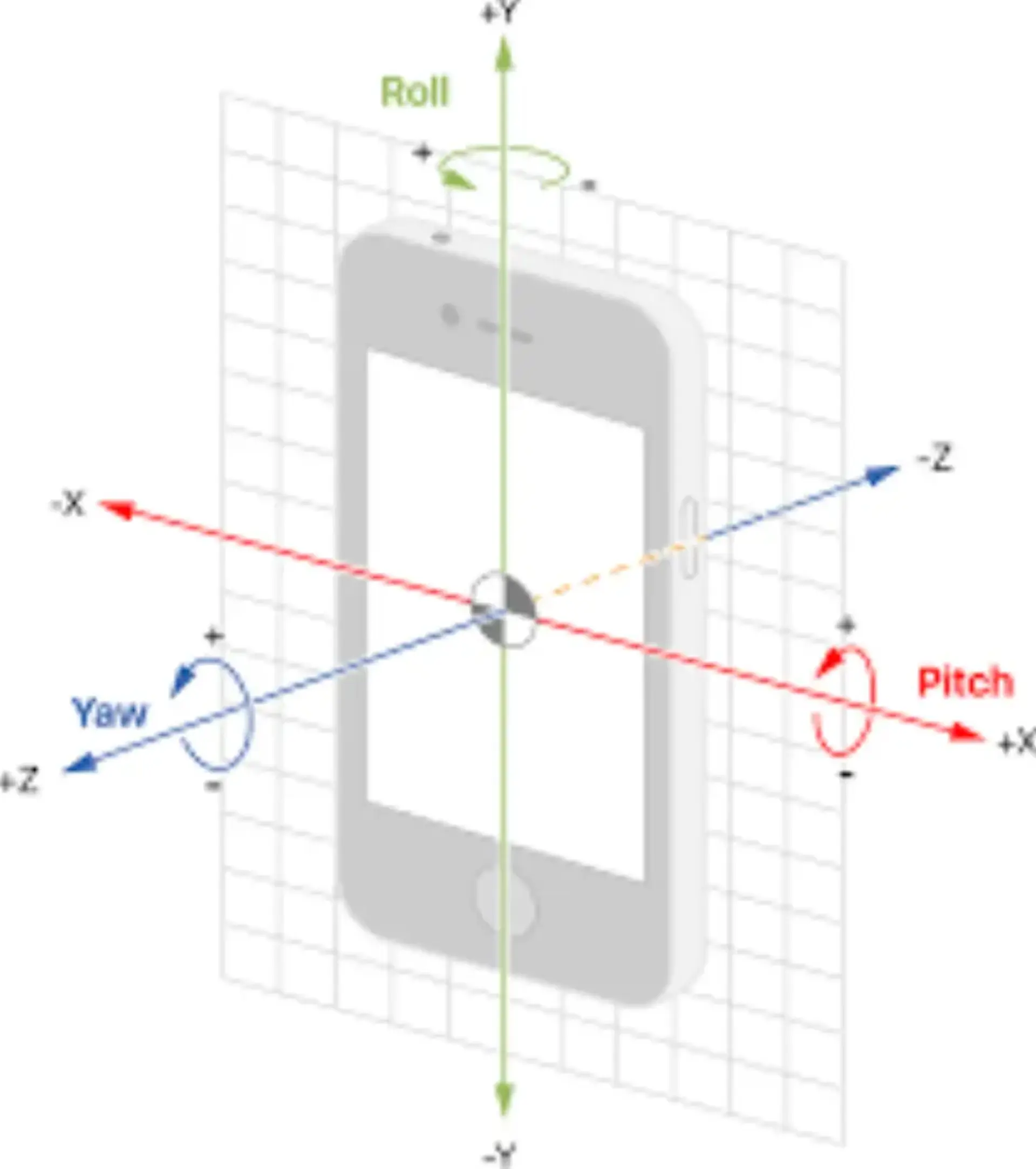

回転軸の参考

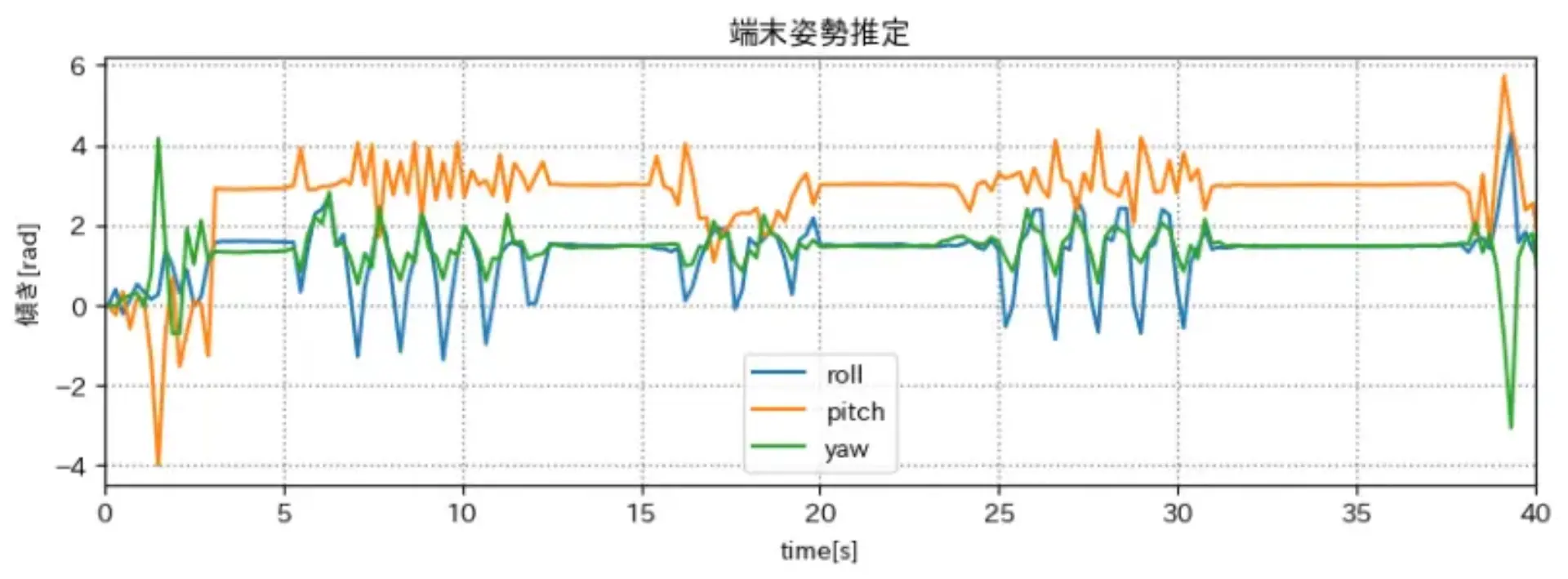

加速度と傾きを使い分ける

分散が 0.15m/s^2 以下の時は、加速度からの傾きを使う

0.15m/s^2 以上の時は、角速度を足して端末の回転を反映させる

• 傾きが大きすぎる
  • 角速度を反映時にサンプリング周波数を掛けていない
  • 単位が rad と deg で違った
• より大きな動作(傾き)でやるべき?
  • スマホ持って各軸90度程度回転など

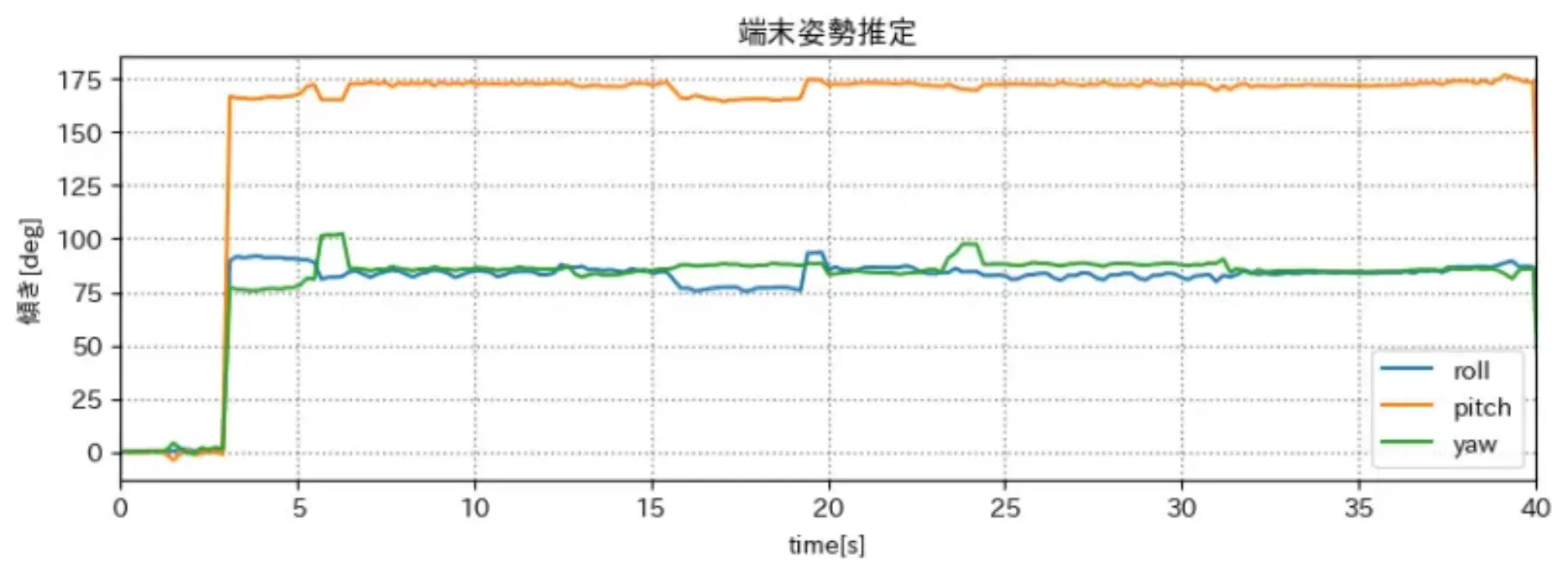

修正後

結構理想通りにはなったが正解が分からない

• 加速度を世界座標系に変換する
• 正解データとの比較ができるデータを取る

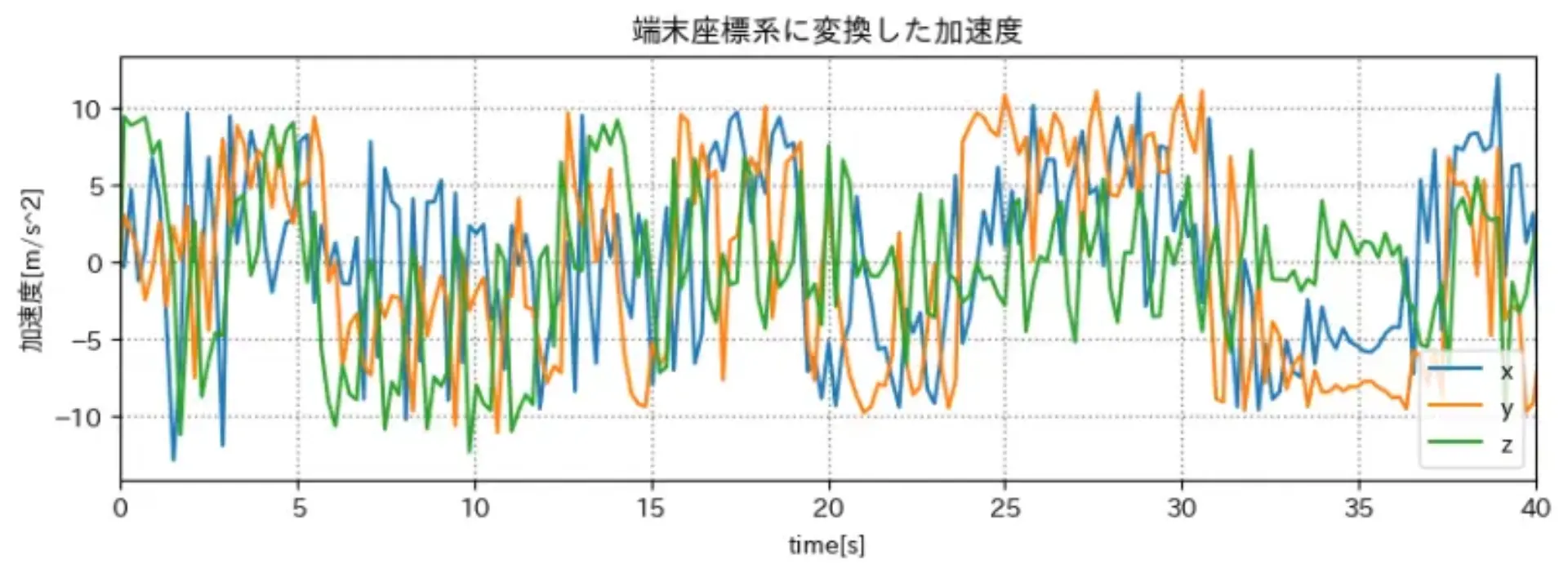

加速度を世界座標系に変換

明らかにおかしい

• ベクトル(加速度)を回転させる関数は以前のものを使用したため合ってるはず
• 元の加速度と姿勢推定後のデータのサンプリング周波数の違い?

余談

キャンプした

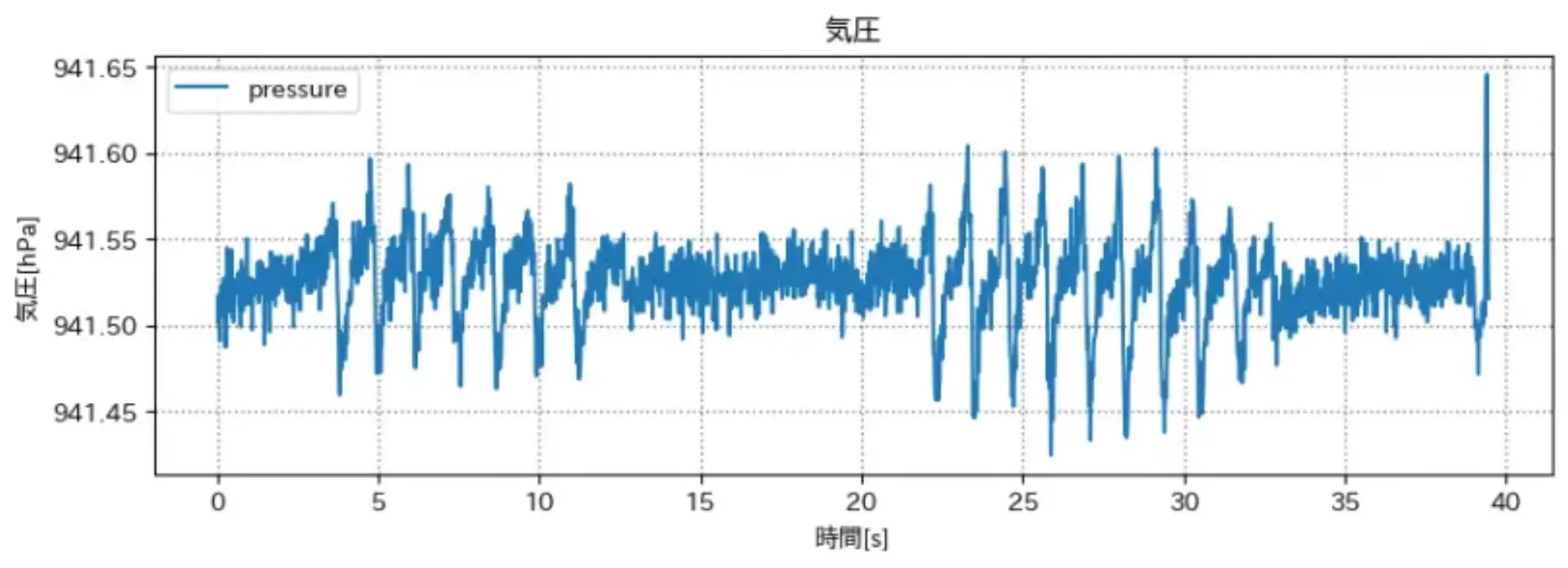

センシングした

技育CAMP vol9(工科展)

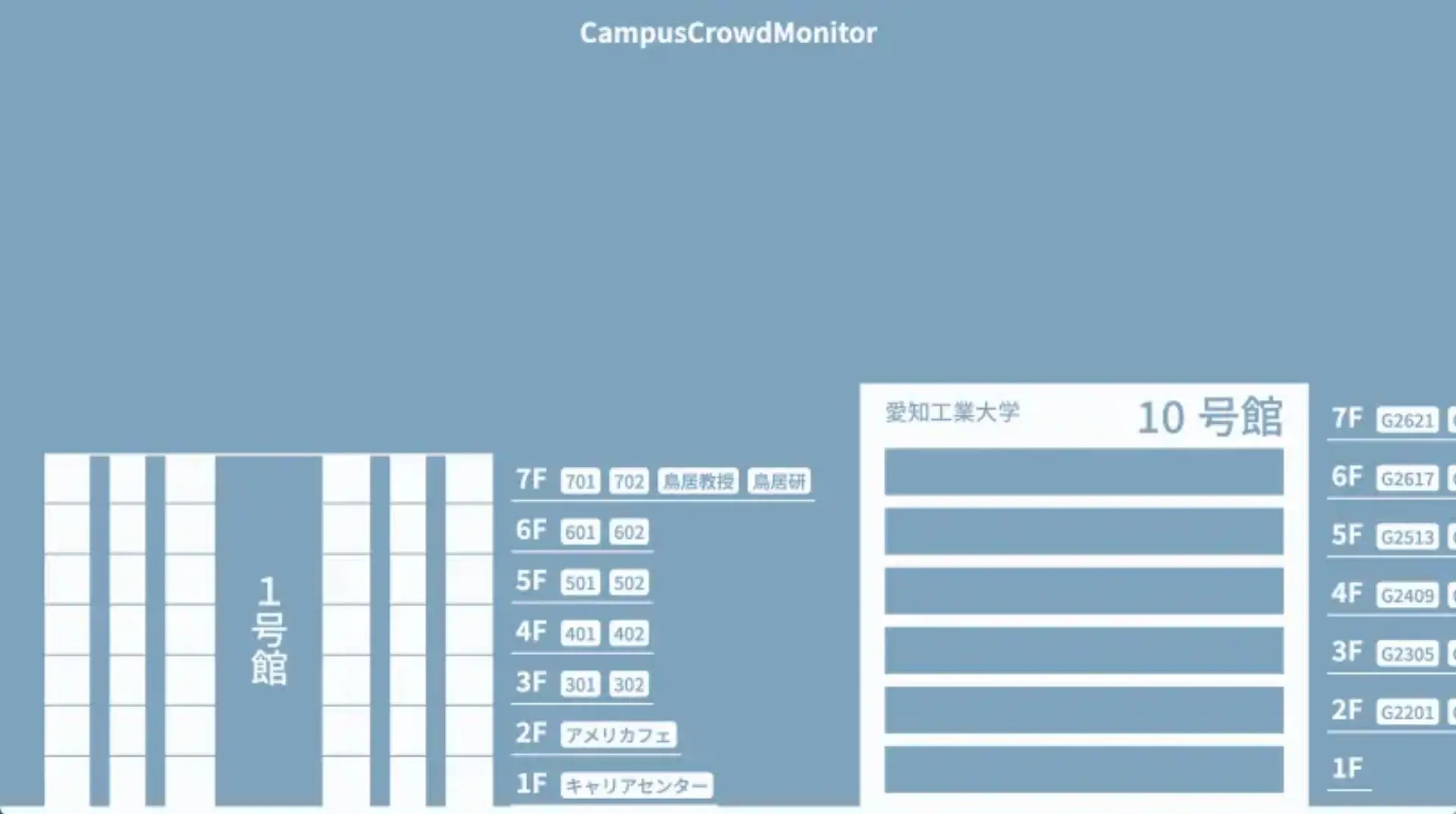

学校(食堂等)の混雑を知れるアプリ

賞はもらえなかったが、多くの反響をいただけた
